用SolidWorks绘制一个公园长椅的绘制

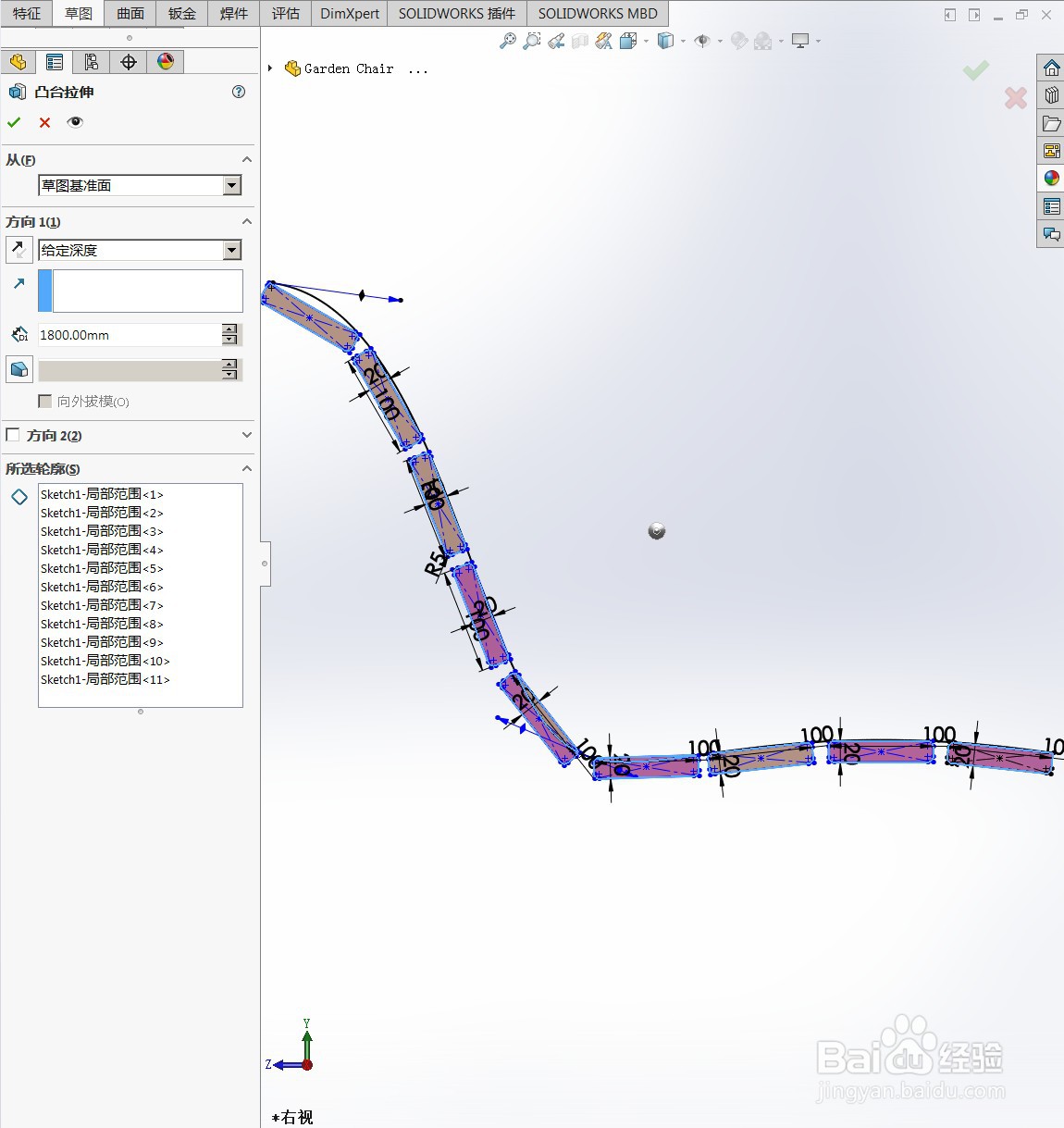

1、右视基准面绘制草图如图所示

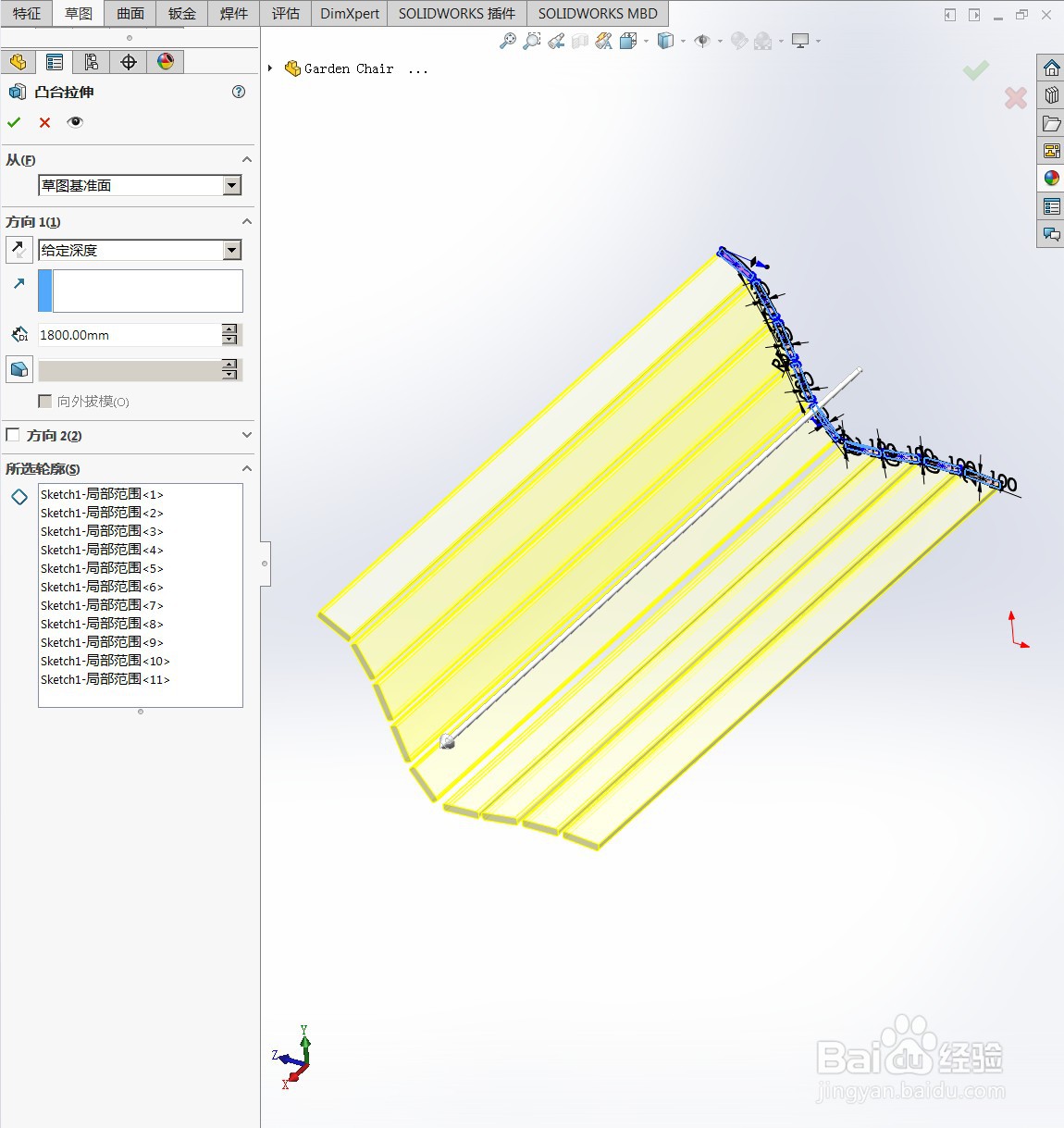

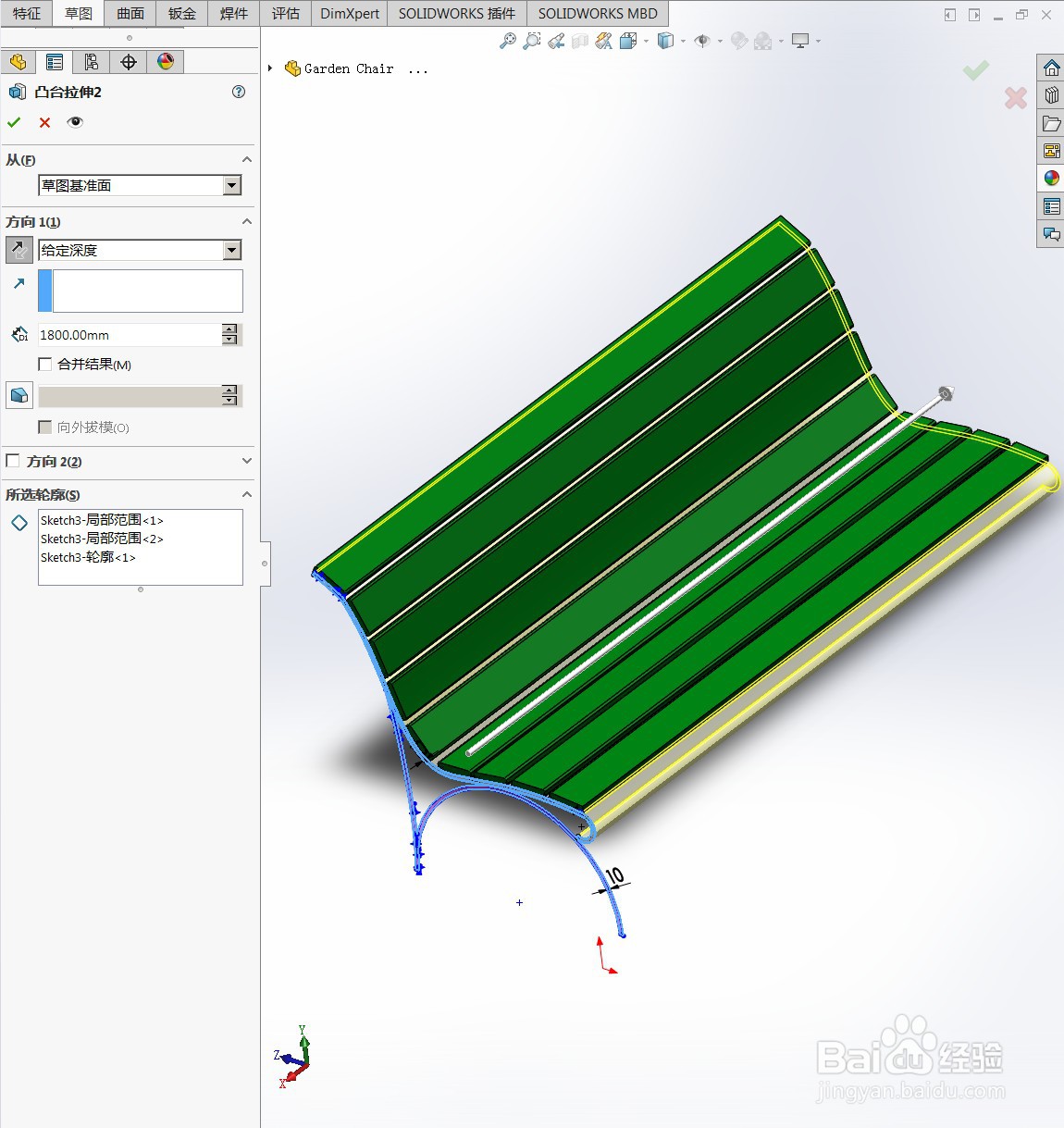

2、凸台拉伸如图所示
3、草图绘制如图所示

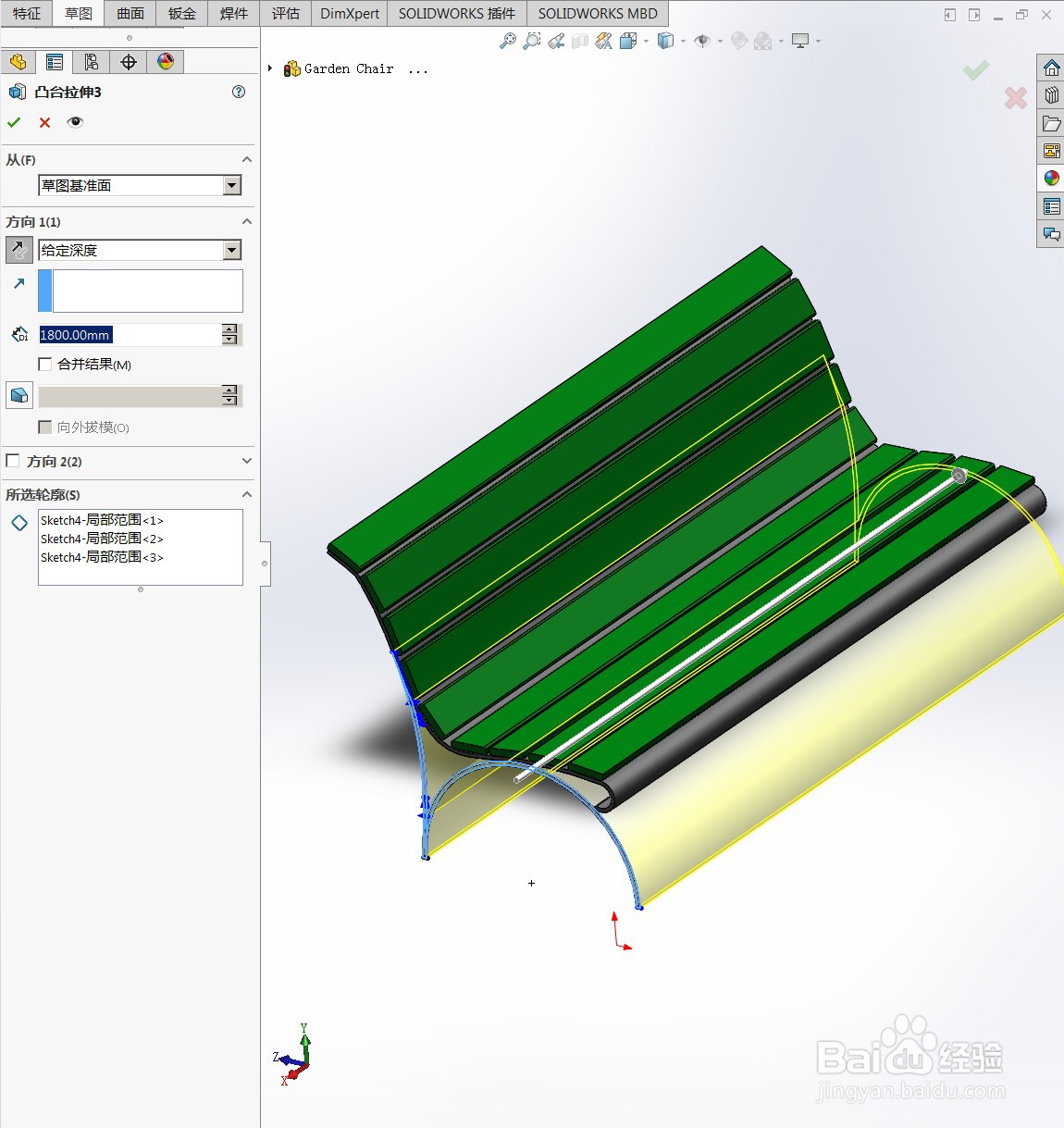

4、拉伸效果如图所示

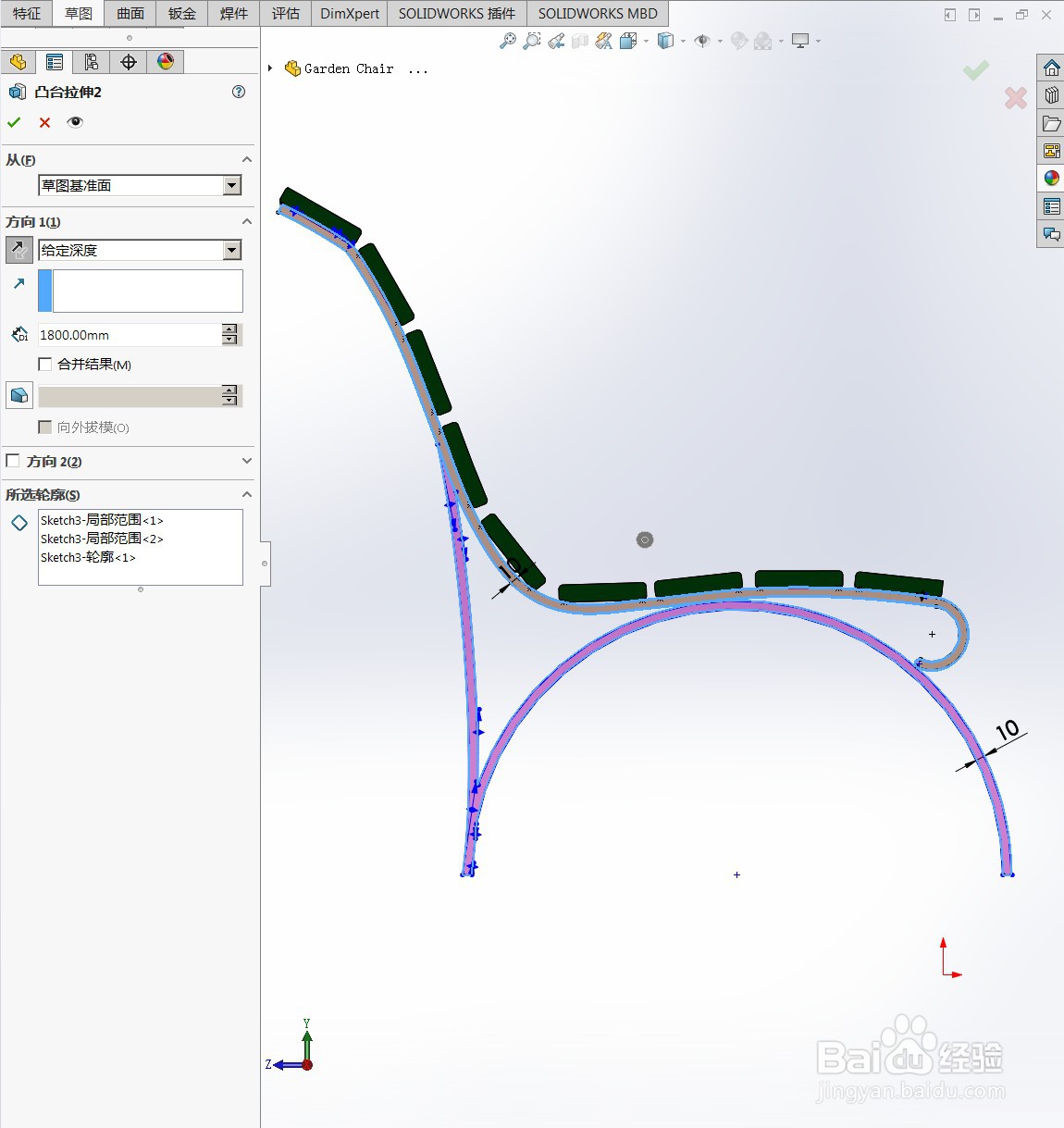

5、绘制草图 拉伸草图命令如图所示

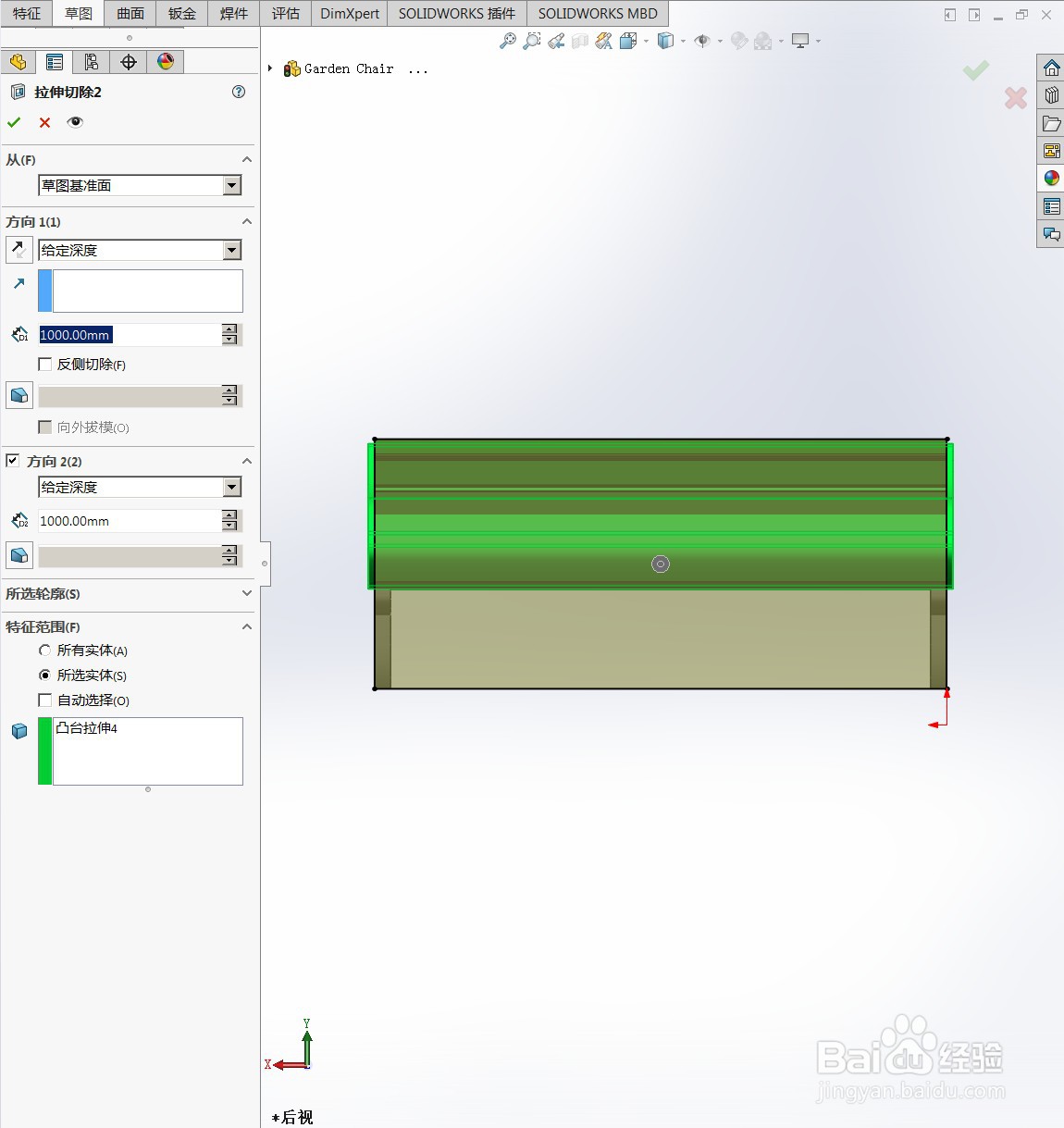

6、拉伸切除命令如图所示

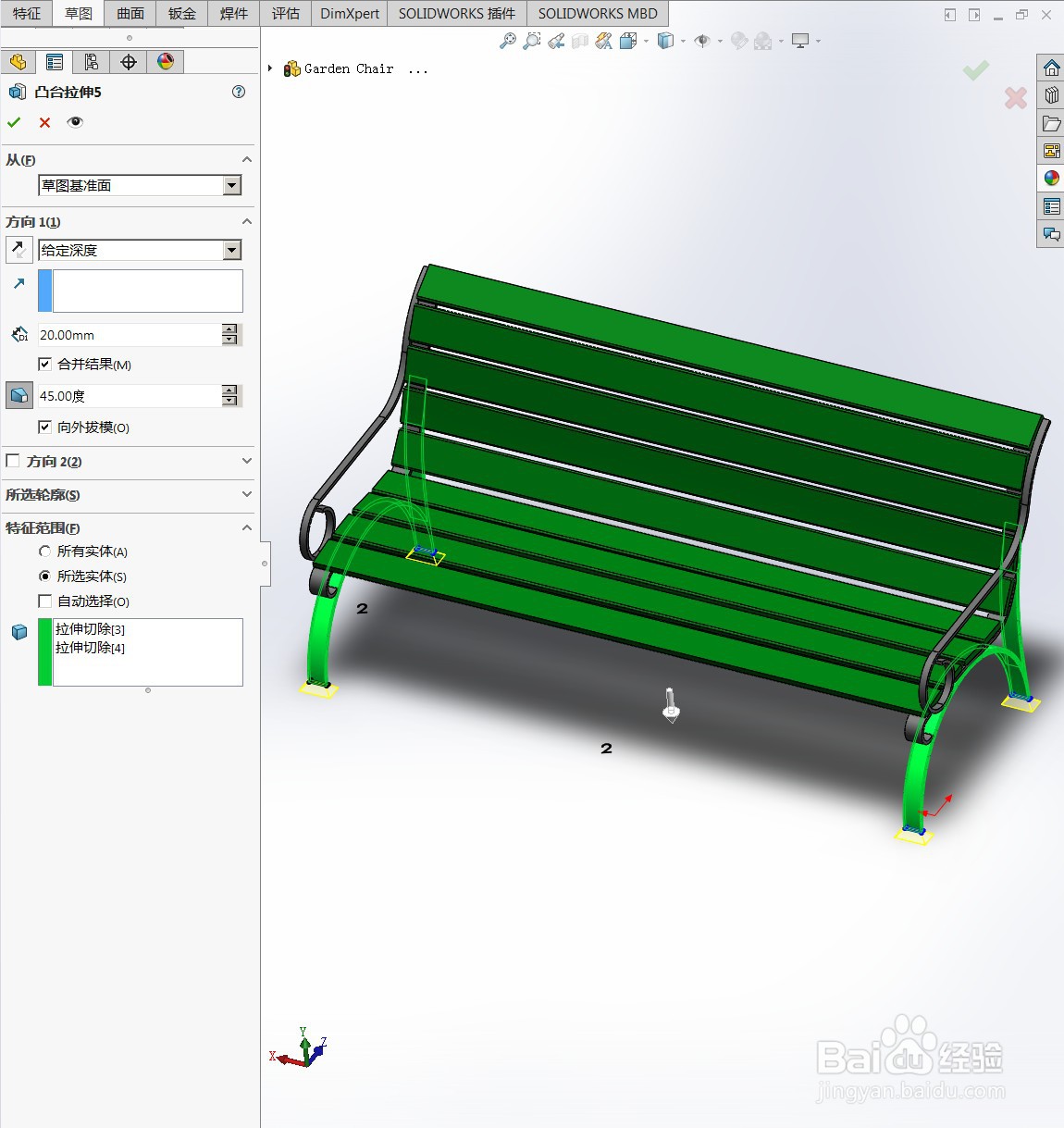

7、根据凸台拉伸命令如图所示
8、拉伸切除命令如图所示

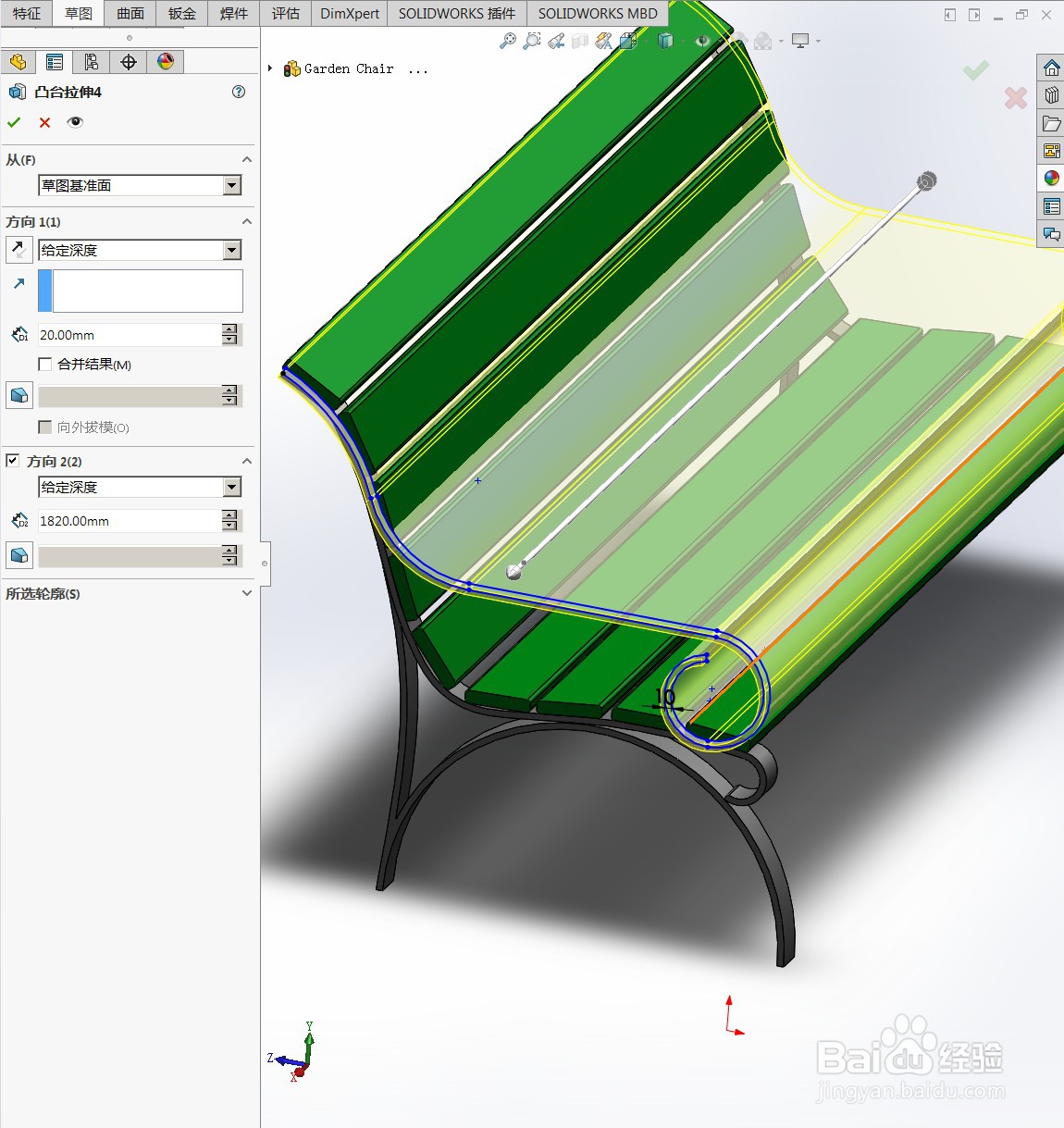

9、凸台拉伸参数如图所示
