SolidWorks如何创建钣金卷尺头

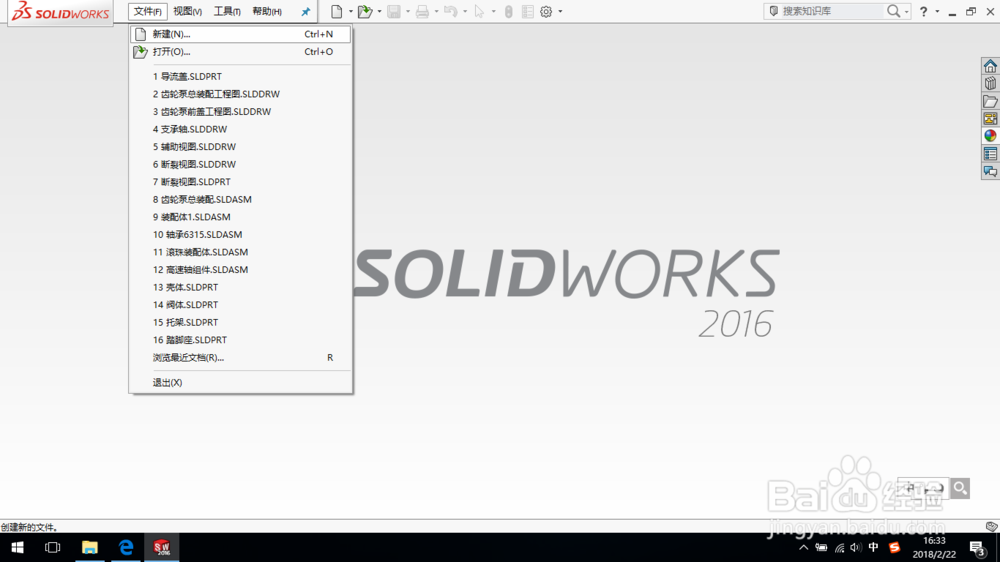

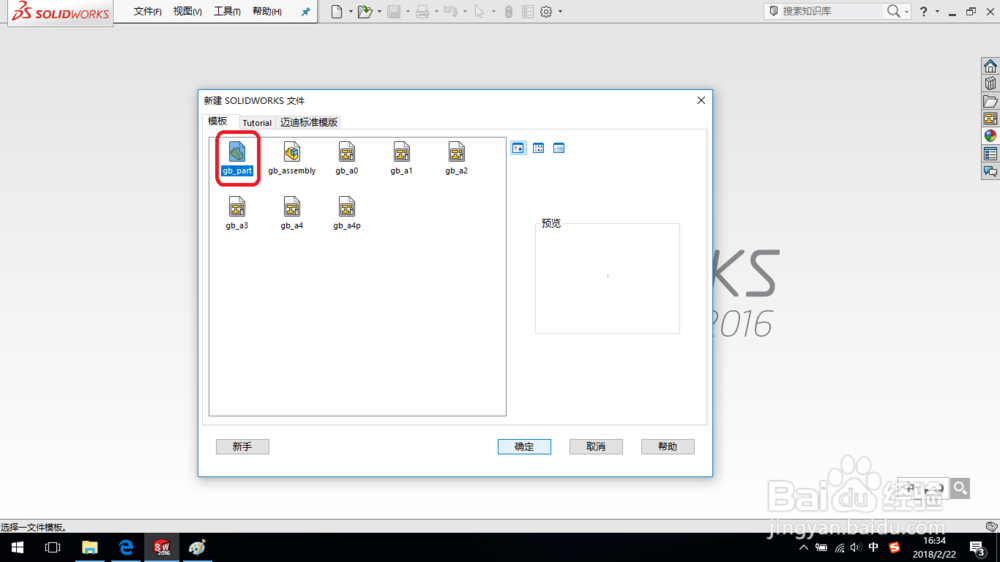

1、打开SolidWorks，新建一个零件文件。

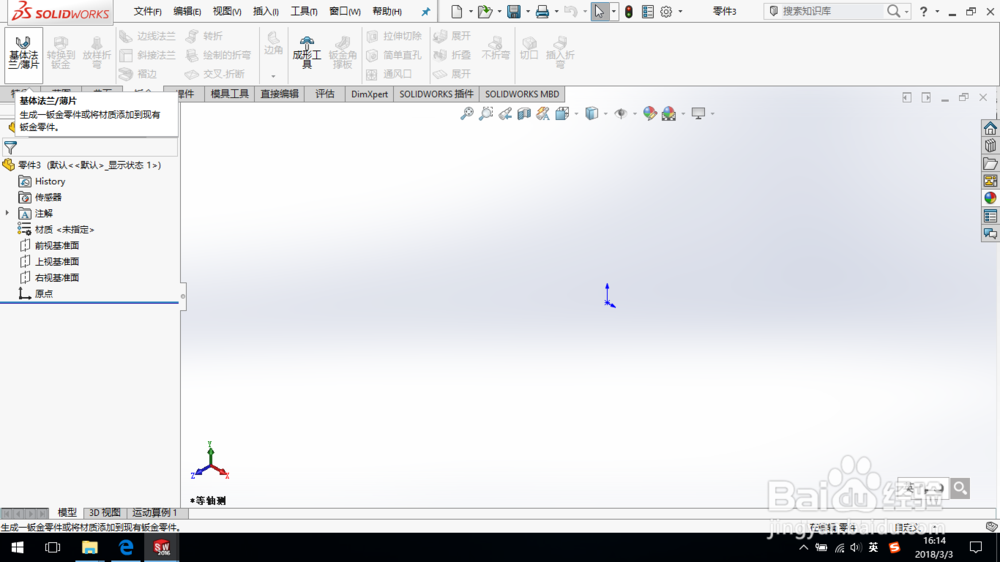

2、单击“钣金—基体法兰/薄片”命令，选择前视基准面绘制草图。

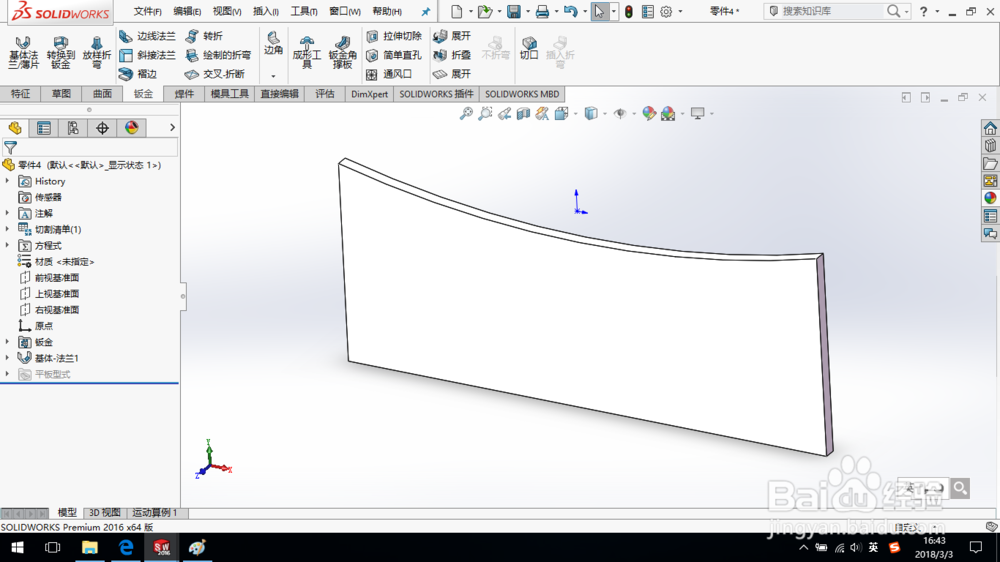

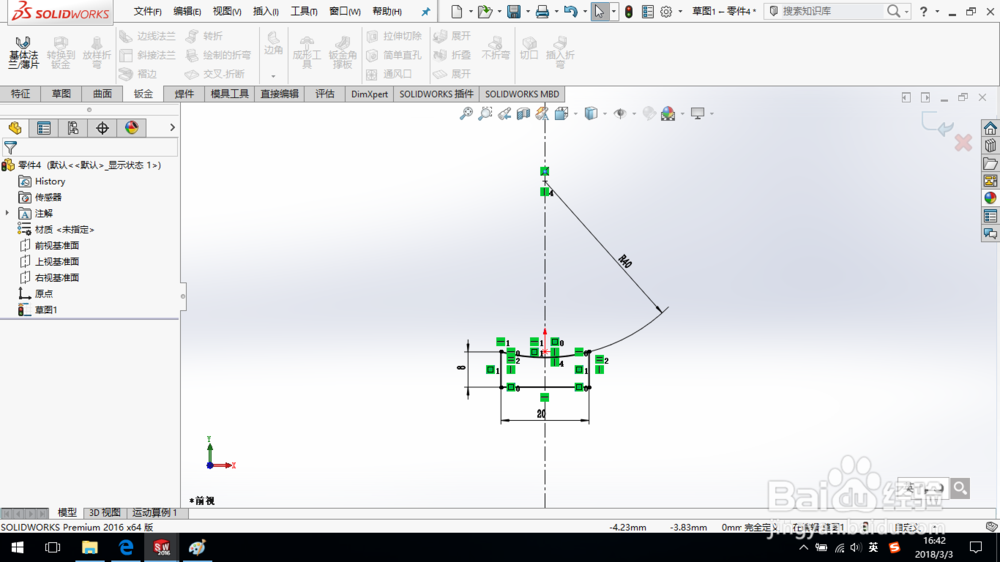

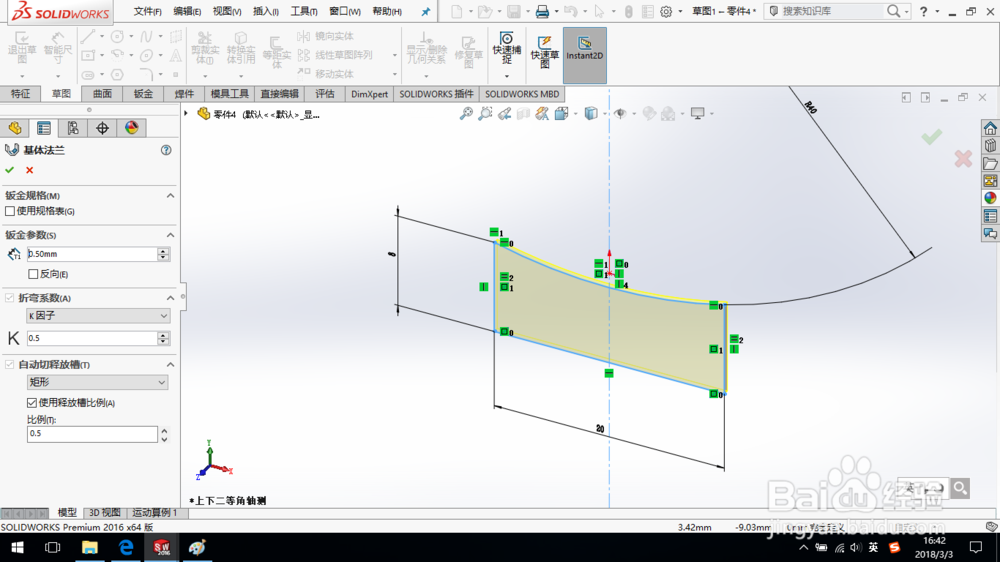

3、绘制如图所示草图。退出草图，系统弹出基体法兰对话框，设置钣金厚度“0.5 mm”，K因子系数为“0.5”，其它参数默认，单击确定。

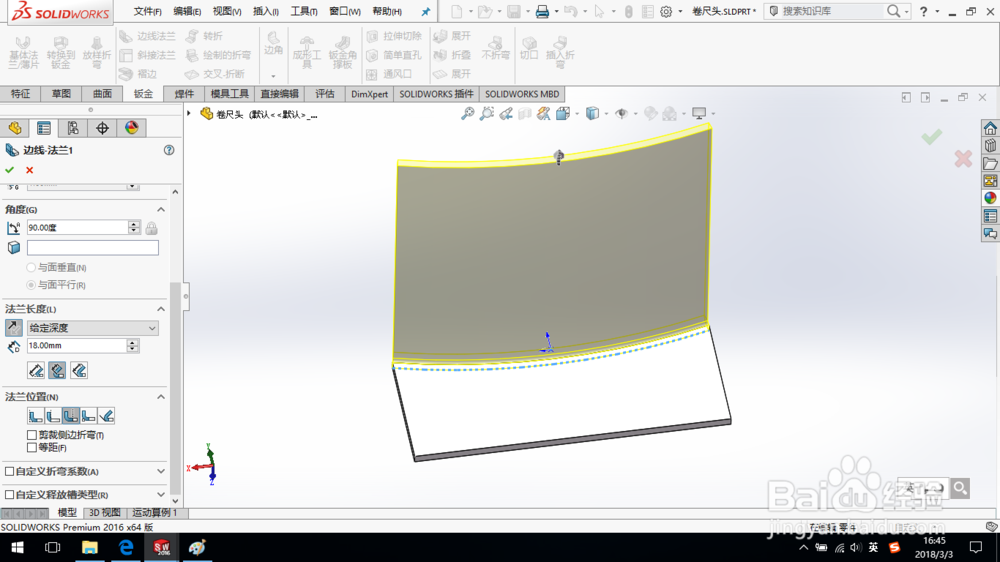

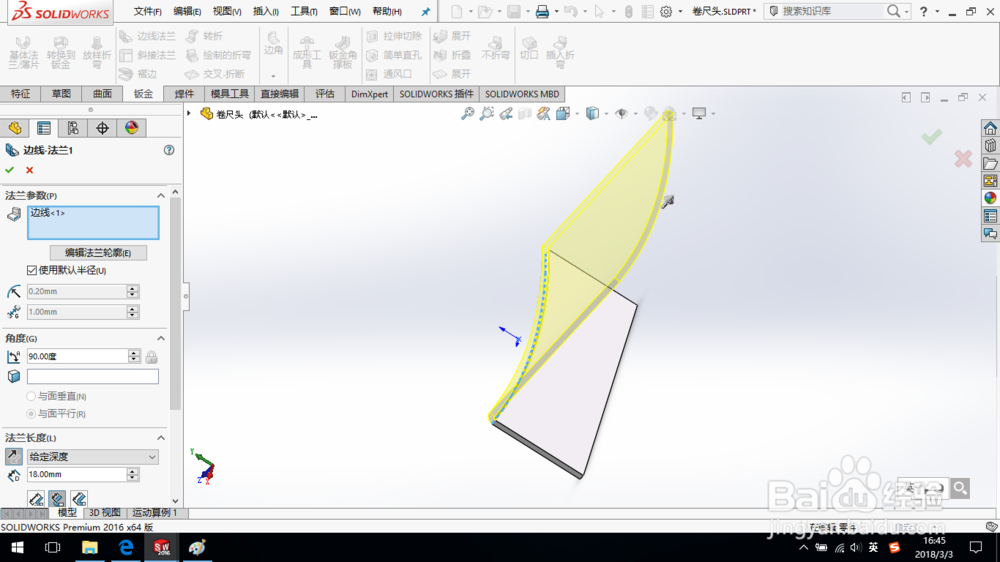

4、创建边线法兰特征，法兰深度设置为“18 mm”，参数设置如图所示。

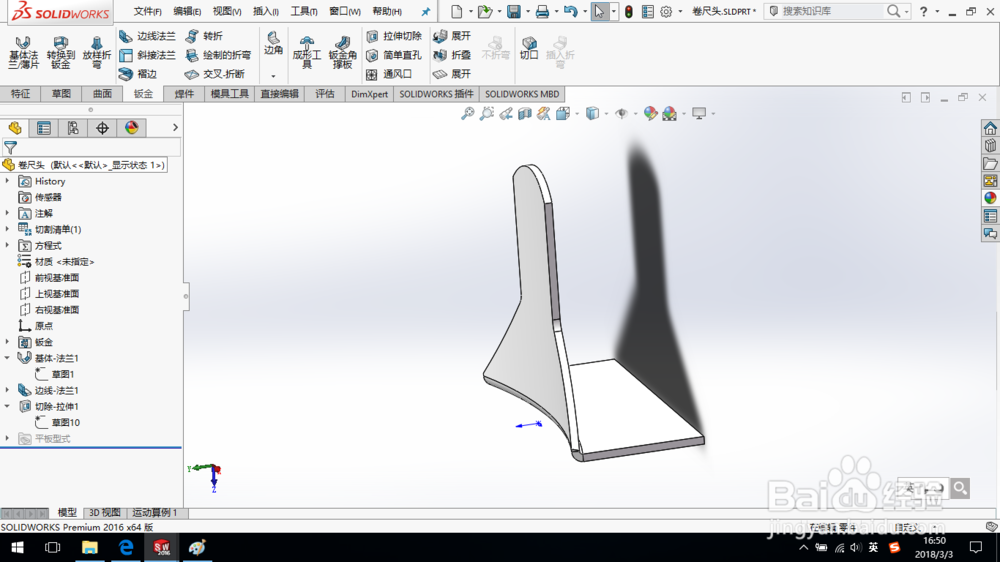

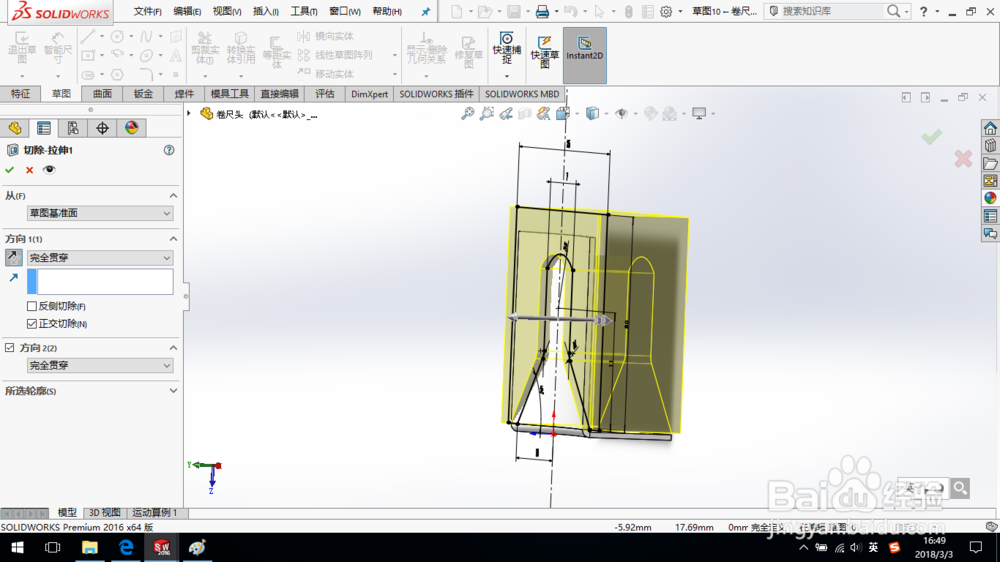

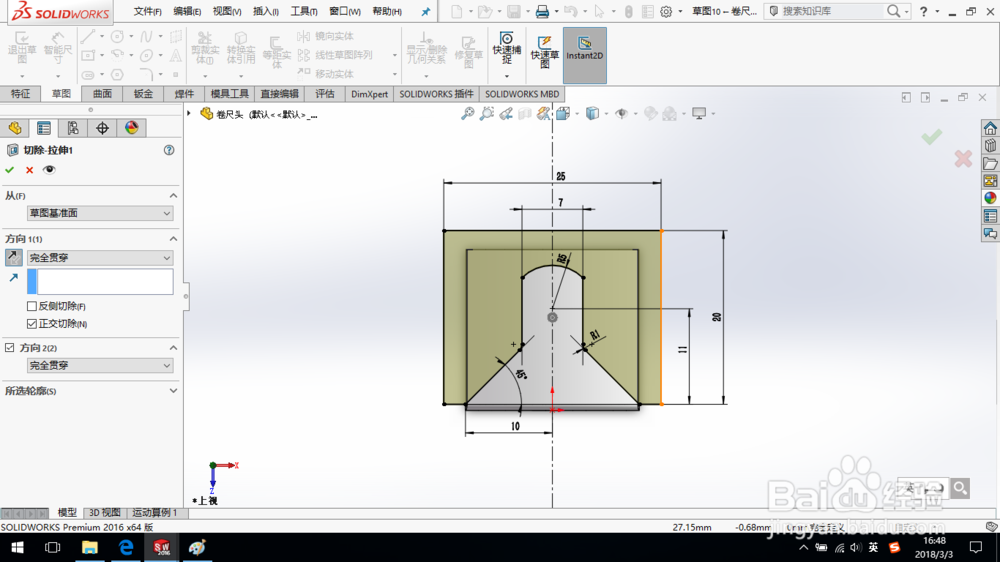

5、在图示端面上绘制草图，创建切除特征，如图所示。

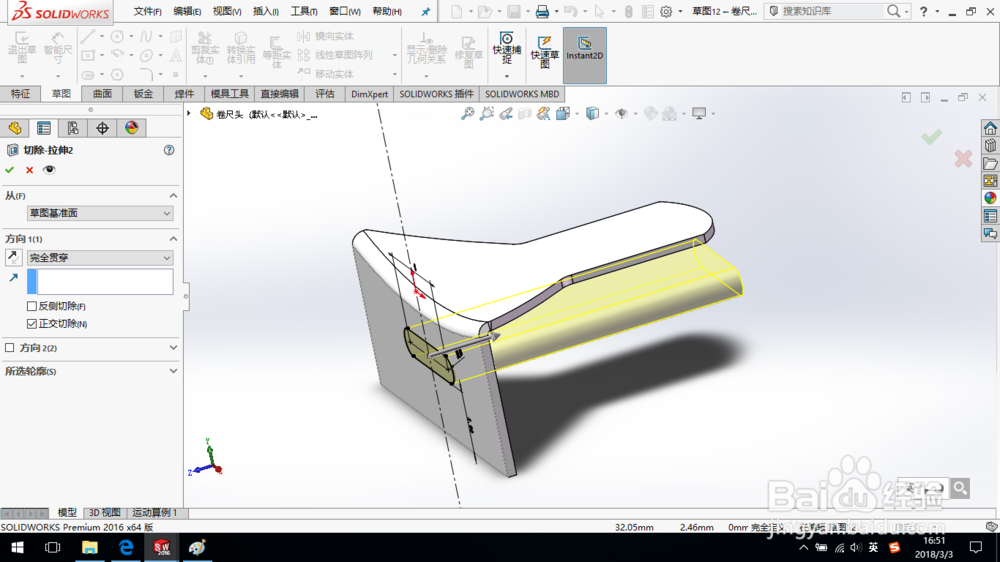

6、创建切除-拉伸2，如图所示。

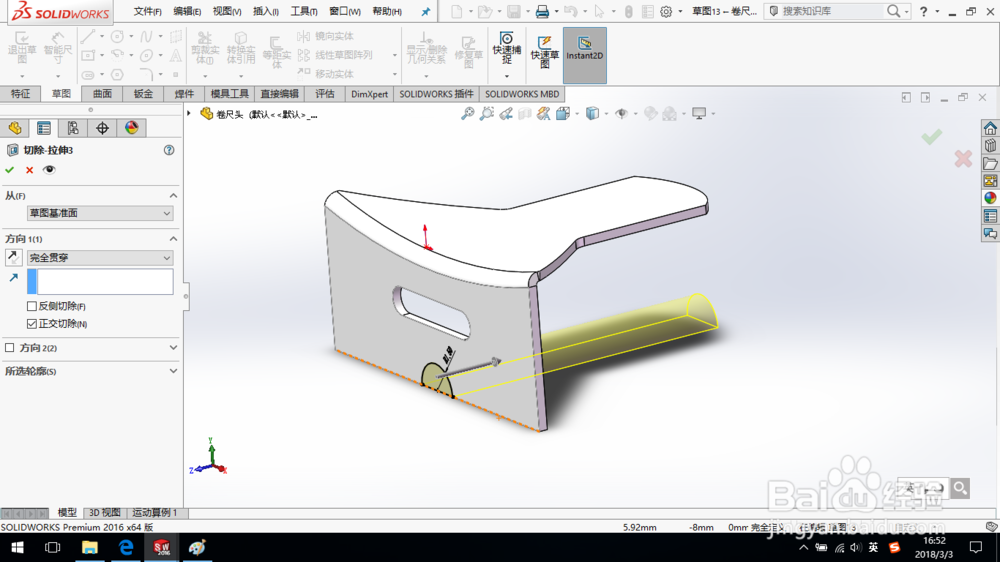

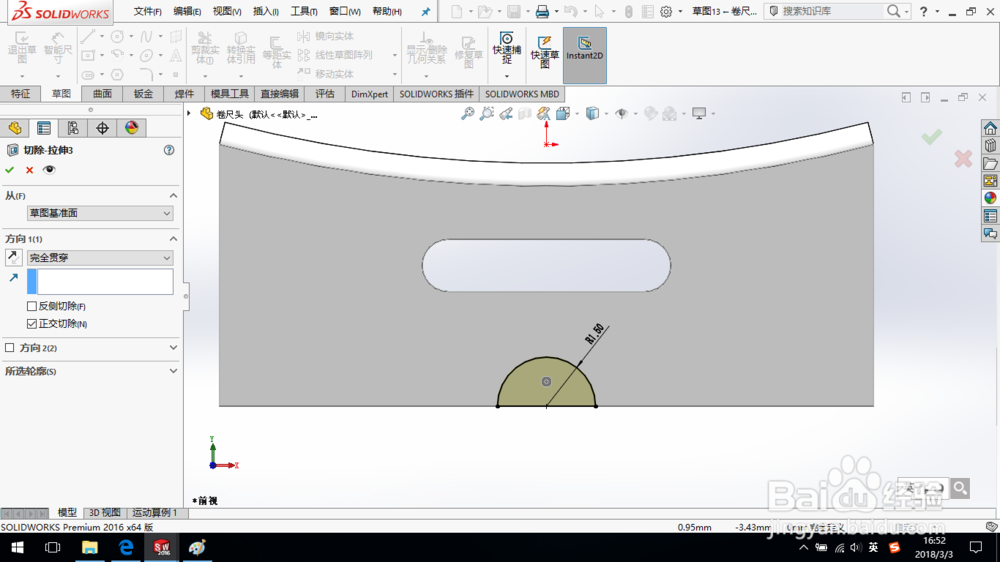

7、创建切除-拉伸3，如图所示。

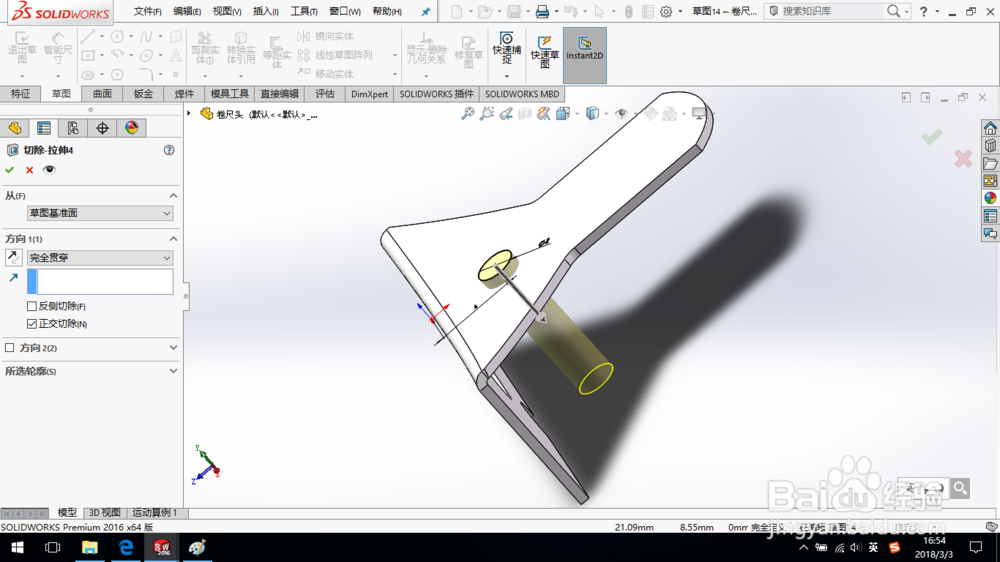

8、创建切除-拉伸4，如图所示。

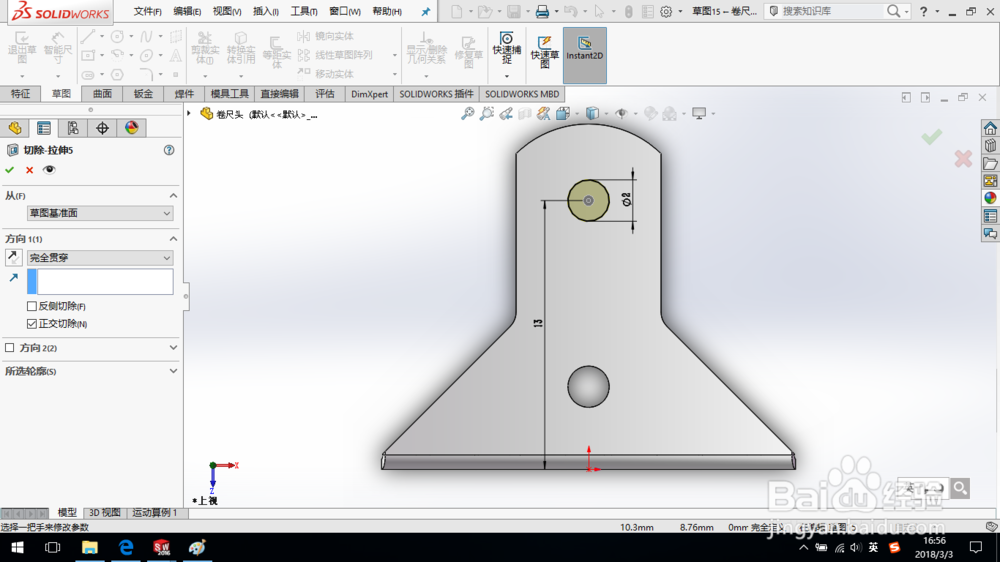

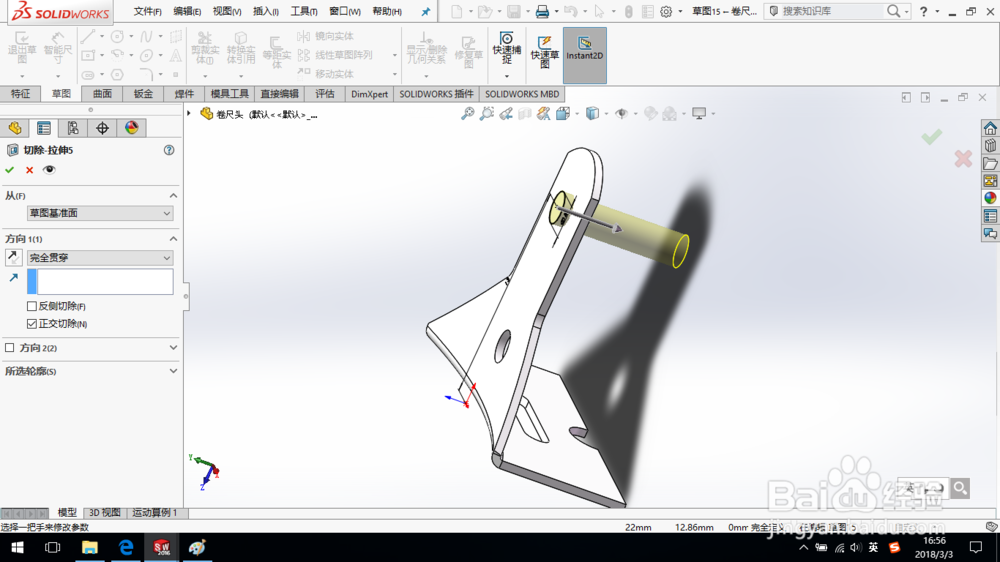

9、创建切除-拉伸5，如图所示。

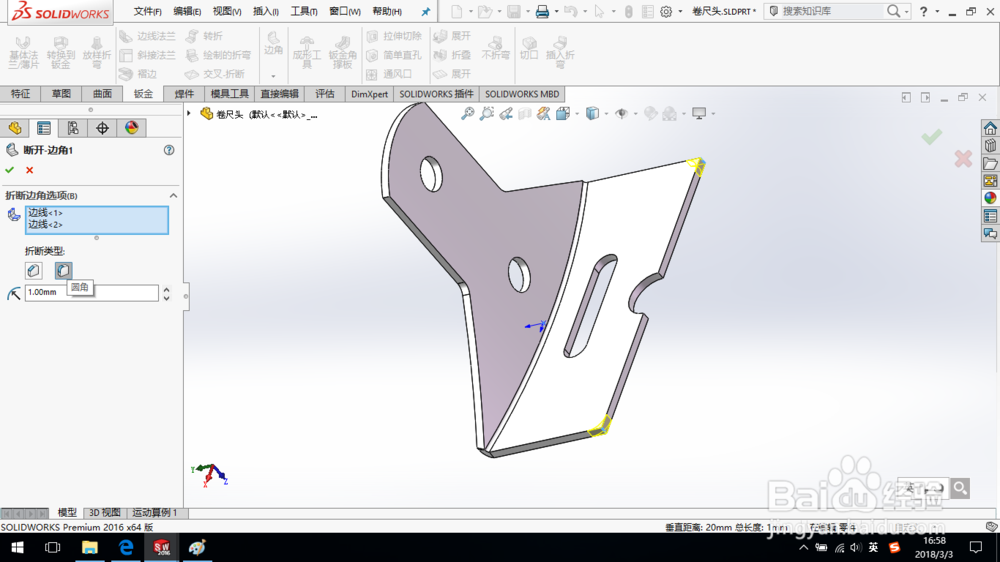

10、断开边角，折断类型设置为“圆角”，选择图示边线，圆角半径设置为“1 mm”，单击确定。

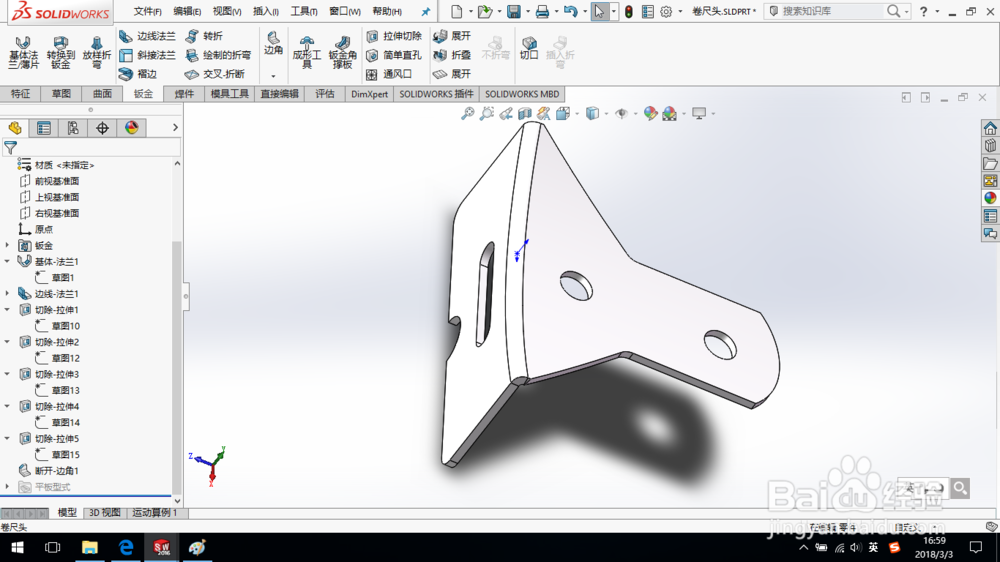

11、至此，钣金卷尺头创建完成，保存零件模型。
