ZC-602配变台区（分支）识别仪操作方法

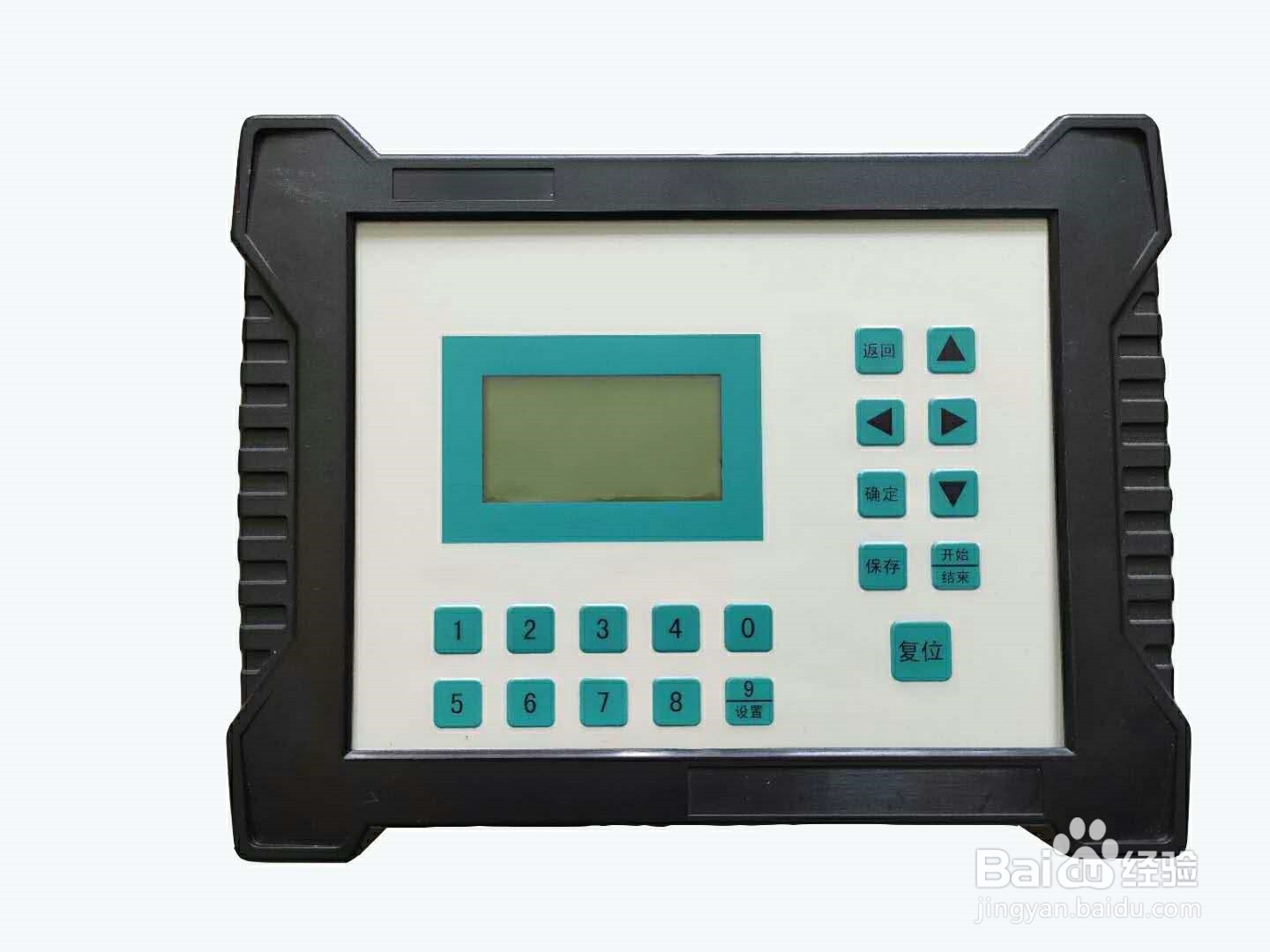

1、主机使用说明 主机如下图所示

2、1 接线说明

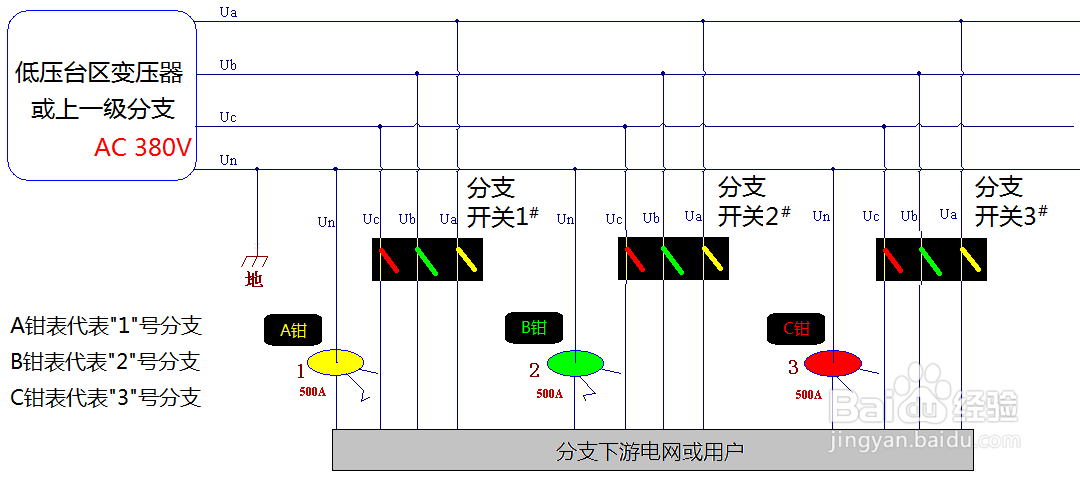

3、电压输入：A螽啸镥释相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流输入：A相电流输入 Ia黄色，B相电流输入 朐袁噙岿Ib绿色，C相电流输入 Ic红色，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表现场钳接的方式，要根据现场环境和使用需要来选择。具体可选择的模式有以下几种：使用500A钳表进行分支测试如图所示，除了连接好电压的Ua、Ub、Uc、Un以外，将500A钳形电流表分别钳到待测试分支的分支零线上（或同时钳住分支A、B、C三相线）。接好线后开机，修改量程为“零序电流”。

4、使用500A钳表进行台区归属关系测试如图所示，首先在关机情况下连接好Ua、Ub、Uc、Un等电压线，然后将A、B、C三相钳形电流表分别钳住变压器的低压总出线的A、B、C三相低压铜排或低压电缆。接好线后开机，修改量程为“相电流500A”。

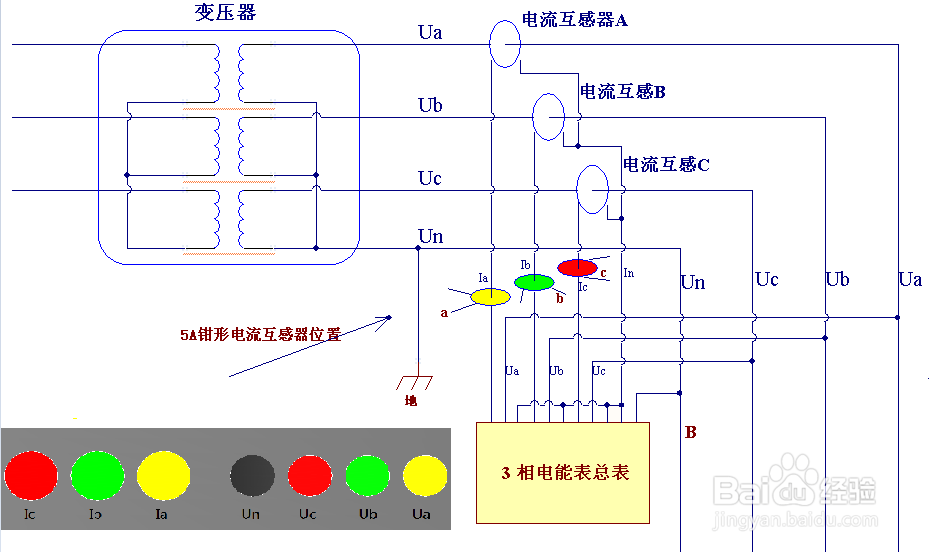

5、使用5A钳表进行台区归属关系测试如图所示，如果现场不方便使用500A钳表对低压铜排或电缆进行装钳，并且现场低压总铜排或电缆装有计量用电流互感器，则可以使用3只5A钳表进行电流信号的现场采集。接好线后开机，修改量程为“相电流5A”。

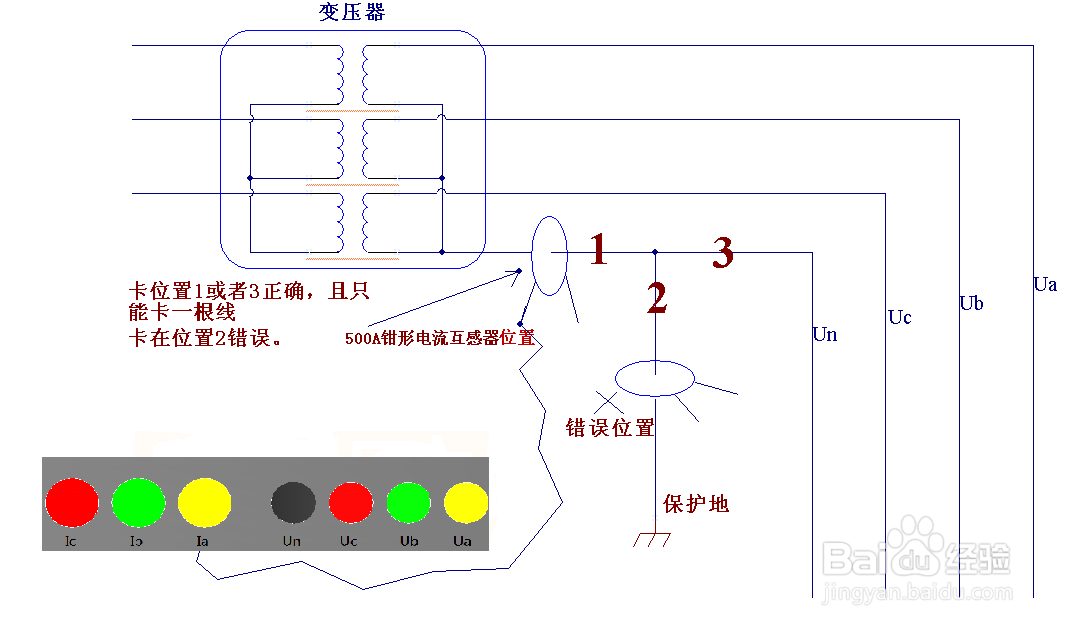

6、注意事项进行分支测试时，电流钳必须正确钳住各分支零线。下图进行了讲解。

7、注意：电压测试线接线时先接零线再接火线，且相别必需要对应，否则影响测量准确度。
