绝缘油介操作方法

2026-04-01 23:12:05

1、1. 仪器采用大容量单片机控制，工作稳定可靠；

2. 仪器内设宽范围看门狗电路杜绝了死机现象；

3. 多种操作选择，仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作，能适应不同用户的多种选择；

4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；

5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；

6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；

7. 便携式结构，易于移动，户内外使用均很方便。

绝缘油介操作方法

2、技术指标

1. 升压器容量 1.5 kVA

2. 升压速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选

3. 输出电压 0～80 kV

4. 电源畸变率＜1%

5. 显示方式大屏幕液晶汉字显示

6. 电极间隙标准2.5 mm

7. 外形尺寸 409 mm×393 mm×388 mm

8. 仪器重量 29 kg；

3、使用条件

1. 环境温度 0～40℃

2. 相对湿度 ≤85%

3. 工作电源 AC 220V ± 10%

4. 电源频率 50 ± 5 Hz

5. 功率消耗＜200 W

0;" >8. 仪器重量 29 kg；

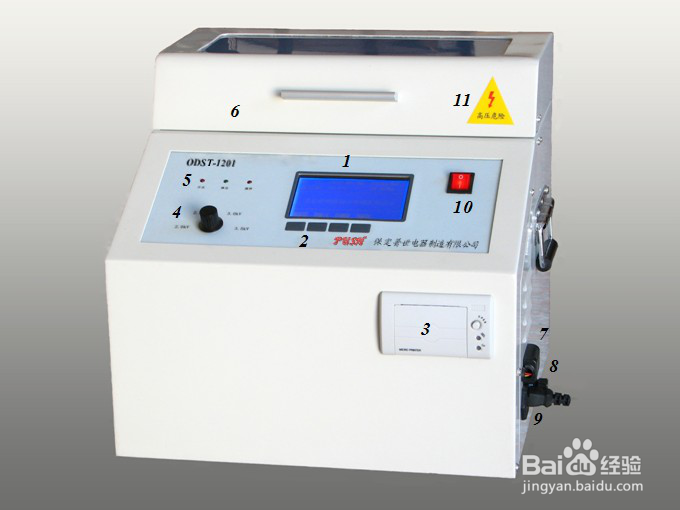

1、1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；

6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压安全标志

绝缘油介操作方法

2、1. 液晶屏显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；

2. 功能键选择设置操作参数；

3. 打印机打印单次及多次测试结果的平均值；

4. 切换开关选择不同升压速率；

5. 指示灯灯亮时表示相关操作步骤正在进行中；

6. 油杯仓盖打开后放入或取出油杯，关闭后方可进行测试；

7. 温湿传感器测量摄氏温度和相对湿度，并转换为数字信号加以显示；

8. 地线柱可靠的地线连接柱；

9. 电源插座良好插接AC 220V 50Hz电源线；

10. 电源开关控制仪器电源通断；

11. 高压标志提示高压危险的三角标志。

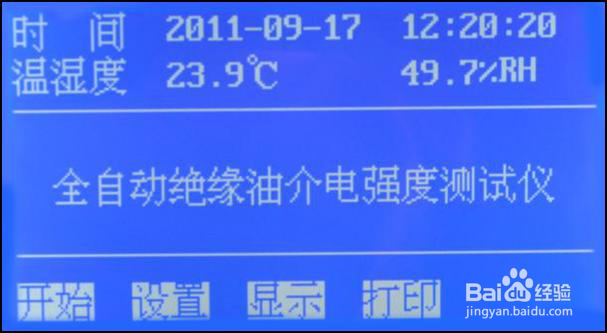

1、1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）

绝缘油介操作方法

2、2. 在图1页面下，按设置键进入下一级页面（图2）；

绝缘油介操作方法

3、3. 在图2页面下，按选择键移动光标√ 至 GB1986处，按确认键即可进入国标1986设置子页面（图3）。

在图3页面下，按选择键移动光标至停升电压，按 + 或 - 键设置停升电压，其默认值是80 kV，可选范围10 kV～80 kV（增量Δ=10 kV）。选择完毕后，按确认键返回开机页面，按开始键进行测试。

如果没有可靠接地，仪器会显示请接地！并发出报警声，这时应该关掉电源，接好地线后再重新进行操作。如果没有或者没有条件安装地线，可按任意键跳过，不会影响测试结果。

>高压标志提示高压危险的三角标志。

绝缘油介操作方法

4、4. 在图2页面下，按选择键移动光标√ 至GB2002处，按确认键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤图解3.的相关内容。

an style="mso-spacerun:'yes';font-family:仿宋_GB2312;font-style:italic;font-size:19px;mso-font-kerning:1px;" >Δ=10 kV）。选择完毕后，按确认键返回开机页面，按开始键进行测试。

>高压标志提示高压危险的三角标志。

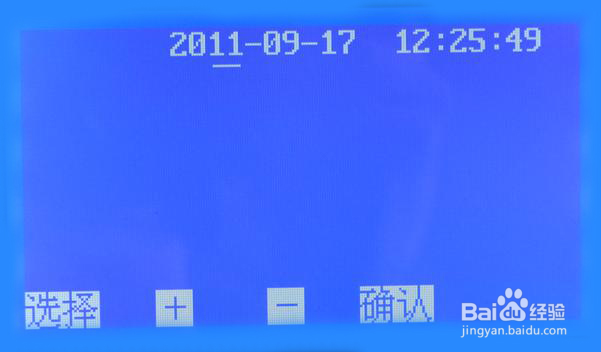

5、5. 在图2页面下，按选择键移动光标√ 至时间设置处，按确认键即可进入时间设置子页面（图4）。

按选择键移动光标—至年、月、日、时、分处，按 + 或 - 键选择具体数值后，按确认键确认，并返回开机页面；

绝缘油介操作方法

6、6. 在图2页面下，按选择键移动光标√ 至自定义设置处，按确认键即可进入自定义设置子页面（图5）；

family:仿宋_GB2312;font-size:19px;mso-font-kerning:1px;" >

绝缘油介操作方法

7、在图5页面下，按选择键移动光标到相应的选项，再按 + 或 - 键可进行相关参数的设置。其中：

静置时间默认值15 min，范围1～15 min（增量Δ= 1 min）；

间隔时间默认值5 min，范围1～10 min（增量Δ= 1 min）；

搅拌时间默认值10 s，范围5～90 s（增量Δ= 5 s）；

停升电压默认值80 kV，范围10～80 kV（增量Δ= 10 kV）。当仪器升压到停升电压以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压;

打压次数默认值为6次，可选范围1～6次（增量Δ=1次）；设置好后按确认键返回开始页面，按开始键进行测试；

8、7.在图2页面下，按选择键移动光标√ 至数据标定处，按确认键即可进入数据标定子页面（图6）

o-font-kerning:1px;" >

family:仿宋_GB2312;font-size:19px;mso-font-kerning:1px;" >

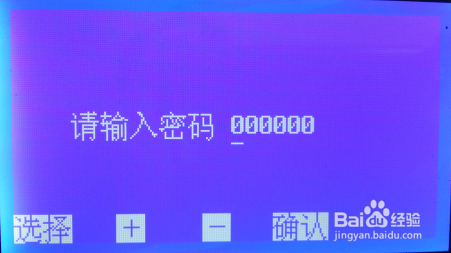

图6 数据标定子界面

注意：设备出厂前数据已由厂家标定好，用户不需要进入程序标定，如需要标定数据，请与生产厂家联系索要密码进行标定。

0;" >至数据标定处，按确认键即可进入数据标定子页面（图6）

o-font-kerning:1px;" >

family:仿宋_GB2312;font-size:19px;mso-font-kerning:1px;" >

绝缘油介操作方法

9、8. 每次击穿电压值和轮回次数自动存储，测量完毕后显示测试完毕，然后按确认键返回到开机页面（图1），按打印或显示键，进入油样单次击穿电压值和平均值的存储记录显示子页面（图7）。

o-font-kerning:1px;" >

family:仿宋_GB2312;font-size:19px;mso-font-kerning:1px;" >

绝缘油介操作方法

10、按打印键打印页面显示的（最近一组的）测试结果。按选择键，进入编号为1的数据存储子页面（图8）。在图8页面上再按选择键，便进入编号为2的数据存储子页面（图9），依次类推。所以，这组子页面的选择键为图8～12的循环翻页键。

e="mso-spacerun:'yes';font-family:仿宋_GB2312;font-size:19px;mso-font-kerning:1px;" >的相关内容。

>高压标志提示高压危险的三角标志。

11、在图8～12的子页面中，按打印键打印子页面显示的测试结果；按确认键，则返回开机页面（图1）。

注：FS2080绝缘油介电强度测试仪采用了与PC机相同的逆序数据存储系统，您可以容易地发现图8～12页面中的编号与时间顺序的规律，即编号1显示的是最近的测试数据，而编号2显示的是次最近的测试数据，依次类推。由于存储器可存储最近的35组测试数据，所以当数据超过35组后，系统便会自动将过去的数据顶替出存储器。

在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面。
