creo4.0模具设计时添加定位环

1、本经验是接着之前经验（creo4.0模具设计时添加浇注系统-主流道衬套）介绍。这里第一步直接单击“装配定义”按钮。弹出“模架定义”对话框。

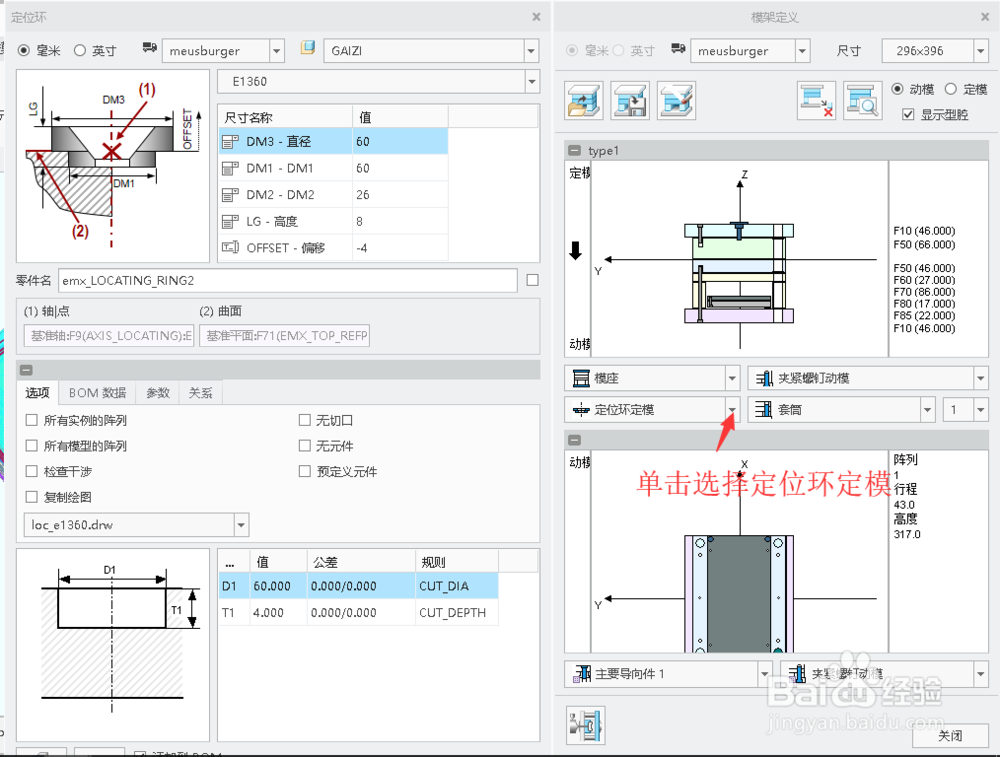

2、按下图标示，单击标示下拉按钮选择“定位环定模”。弹出“定位环”对话框

3、选择主流道衬套定位环的供应商为“hasco",选择类型为”K100“，

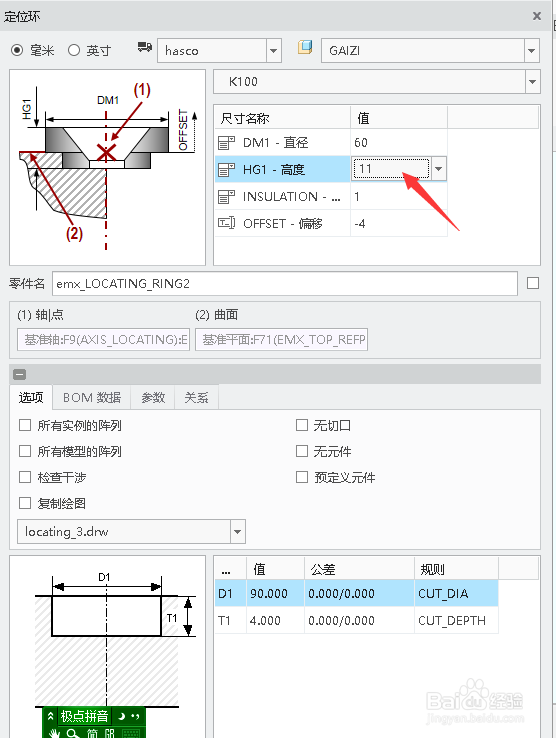

4、在“定位环”对话框中，在”HG1-高度“右边的值下拉列表中选择11。

5、在“定位环”对话框中，在”HG1-直径“右边的值下拉列表中选择120。

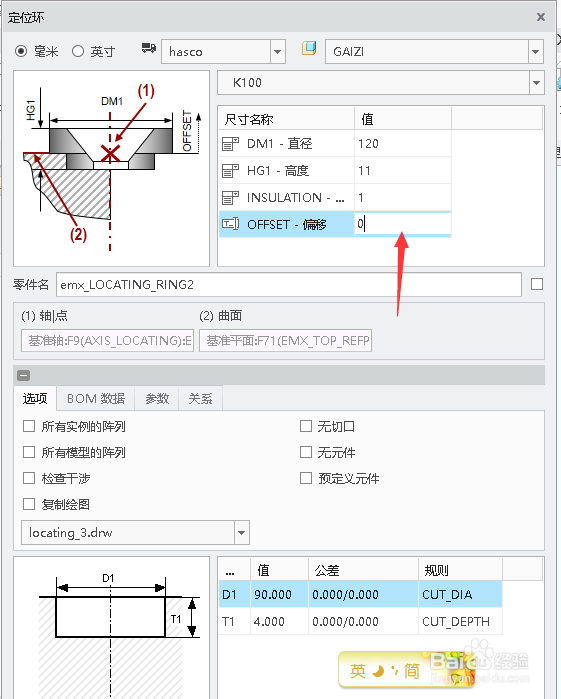

6、在“定位环”对话框中，在”OFFSET-偏移“右边的值输入0。

7、单击“定位环”对话框中的”确定“按钮。

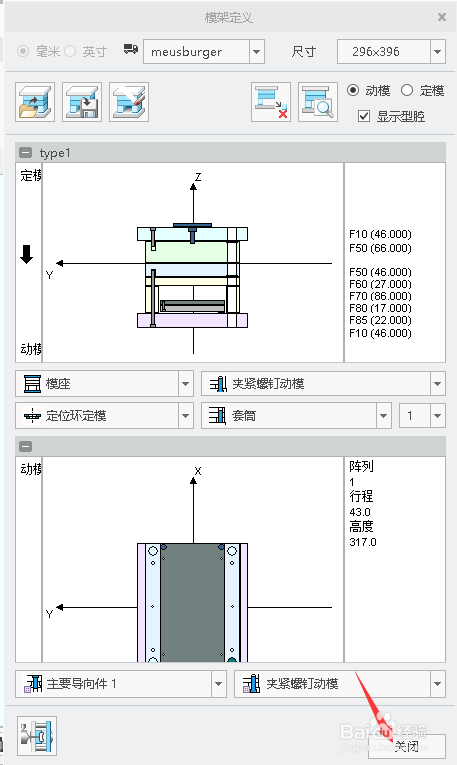

8、单击“模架定义”对话框中的”关闭“按钮。
