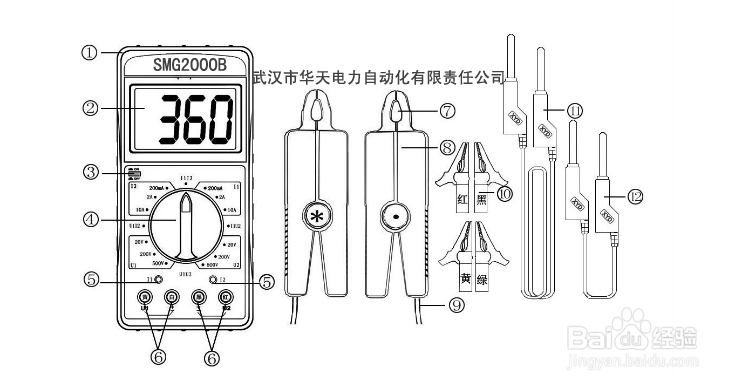

双钳伏安相位表的使用操作

双钳伏安相位表是一种多功能相位表。使用这种相位表，不仅可以测量交流电压，而且它能在不断开区仁苣逢被测电路的情况下，测量交流电流，测量两电压之间、两电流之间及电压、电流之间的相位。

4、测量两电流之间的相位角

测I2滞后I1的相位角时，将开关拨至参数I1I2。同样测量过程中可随时顺时针旋转开关至参数I1各最限，测量I1输入电流，或逆时针旋转开关至参数I2各量限，测量I2输入电流。

5、测量电压与电流之间的相位角

将电压从U1输入，用I2测量钳将电流从I2输入，开关旋转至参数U1I2位置，测量电流滞后电压的角度。测试过程中可随时顺时针旋转开关至参数I2各量限测量电流，或逆时针旋转开关至参数U1各量限测量电压。

也可将电压从U2输入，用I1测量钳将电流从I1输入,开关旋转至参数I1U2位置,测量电压滞后电流的角度。同样测量过程中可随时旋转开关，测量I1或U2之值。

6、三相三线配电系统相序判别

旋转开关置U1U2位置。将三相三线系统的A相接入U1插孔，B相同时接入与U1对应的±插孔及与U2对应的±插孔，C相接入U2插孔。若此时测得相位值为300°左右，则被测系统为正相序；若测得相位为60°左右，则被测系统为负相序。

换一种测量方式，将A相接入U1插孔，B相同时接入与U1对应的±插孔及U2插孔，C相接入与U2对应的±插孔。这时若测得的相位值为120°，则为正相序；若测得的相位值为240°，则为负相序。

7、三相四线系统相序判别

旋转开关置U1U2位置。将A相接U1插孔，B相接U2插孔，零线同时接入两输入回路的±插孔。若相位显示为120°左右，则为正相序；若相位显示为240°左右，则为负相序。

8、感性、容性负载判别

旋转开关置U1I2位置。将负载电压接入U1输入端，负载电流经测量钳接入I2插孔。若相位显示在0°～90°范围，则被测负载为感性；若相位显示在270°～360°范围，则被测负载为容性。
