全面了解连接机箱前面板信号线

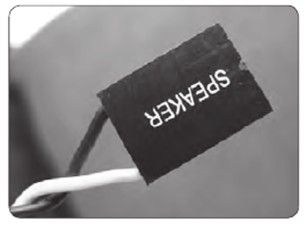

1、认识面板信号线 机箱面板的连接线插针一般都在主板左下端 靠近边缘的位置，一般是双行插针，一共有10组左右，主要有电源开关、复位开关、电源指示 灯、硬盘指示灯、扬声器等插针。如果不知道该 往哪个插针上插，可以仔细看一下每个插针附近 的指示，在主板上，跳线的两端总是有一端会有 较粗的印刷框，而跳线就应该从这里数。找到这 个较粗的印刷框之后，就本着从左到右，从上至 下的原则数就是了。

2、连接面板信号线为了更加方便理解，我们介绍一些机箱里的 各种信号连接线。一般这些连接线上都采用了文 字来对每组连接线的定义进行了标注，这些线上 所标注的都是相关的英文缩写，并不难记。下面 我们来一个一个的认识这些信号连接线标注。

3、复位/重启开关：RESET SW 　　英文全称：Reset Swicth 　　可能用名：RESET、Reset Swicth. Reset 　　Setup. RST 等 　　功能定义：机箱前面的复位按钮

4、电源指示灯：+/- 　　可能用名：POWER LED、PLED、PWR LED、SYS LED 等 　　功能定义：机箱前面的电源指示灯

5、硬盘状态指示灯：HDD LED　　英文全称：HaM disk drive light emitting diodt?　　可能用名：HD LED　　功能定义：机箱前面的硬盘指示灯
