200PLC转以太网与1200PLC实现PUT GET通信

1、下面开始软件配置配置

1, 200PLC通过远创智控的以太网模块转出的网口配置与200smart与1200 PUT/GET配置

2, 打开博图，添加1200PLC硬件组态

2、3, 新建子网连接

3、

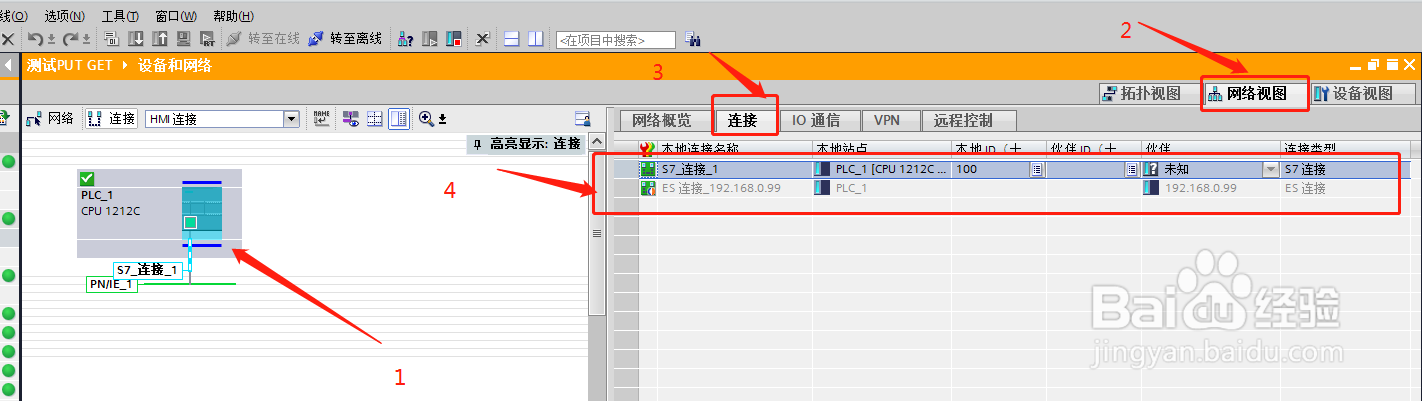

4, 点击连接--S7连接

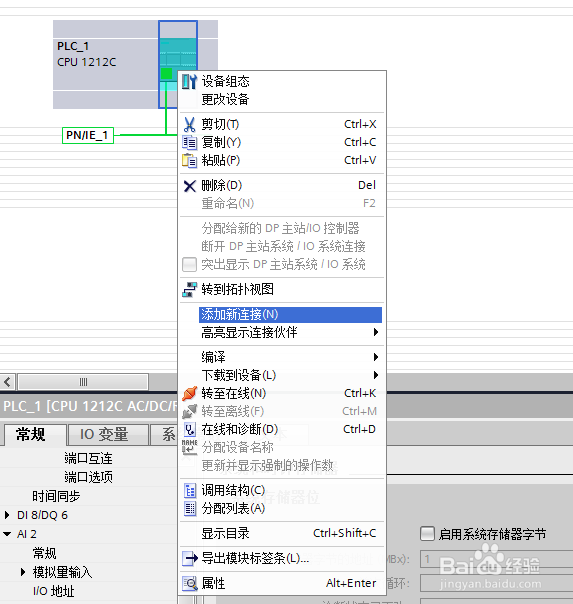

1、5, 添加新连接

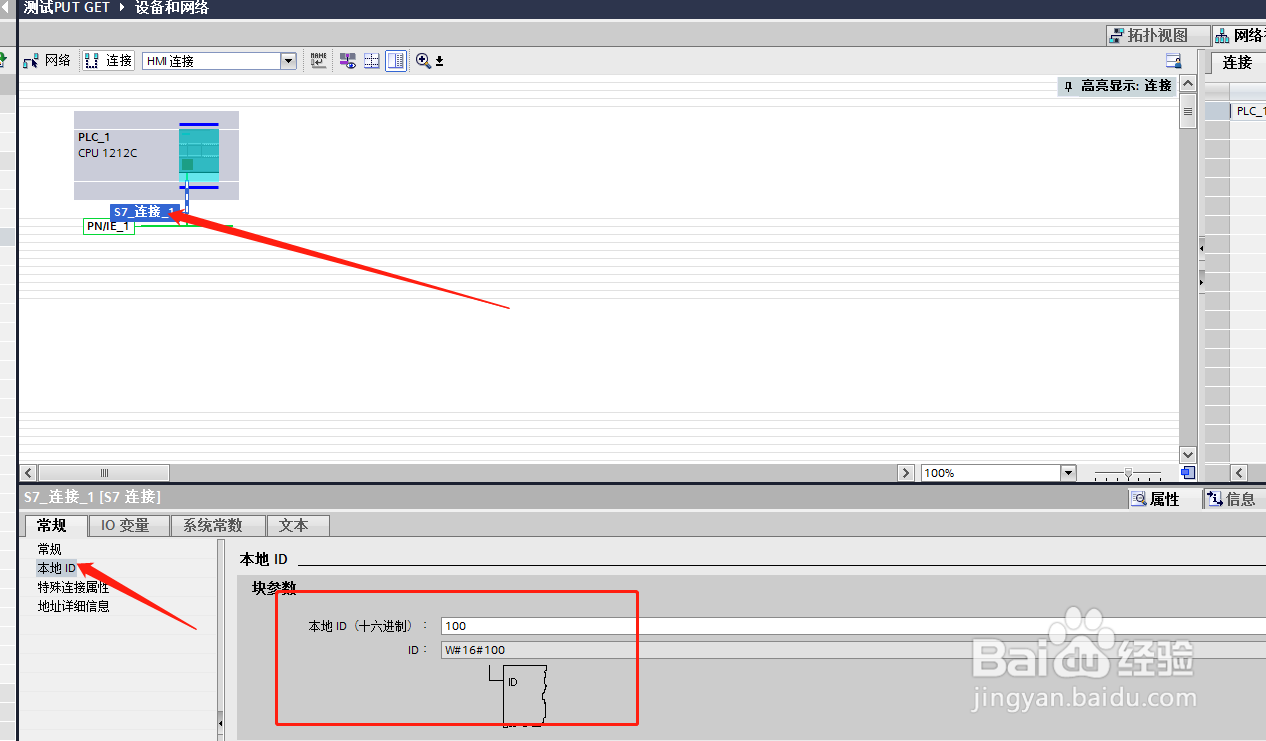

2、6, 点击新连接--属性--本地ID号，记住这个ID，后面会用得到

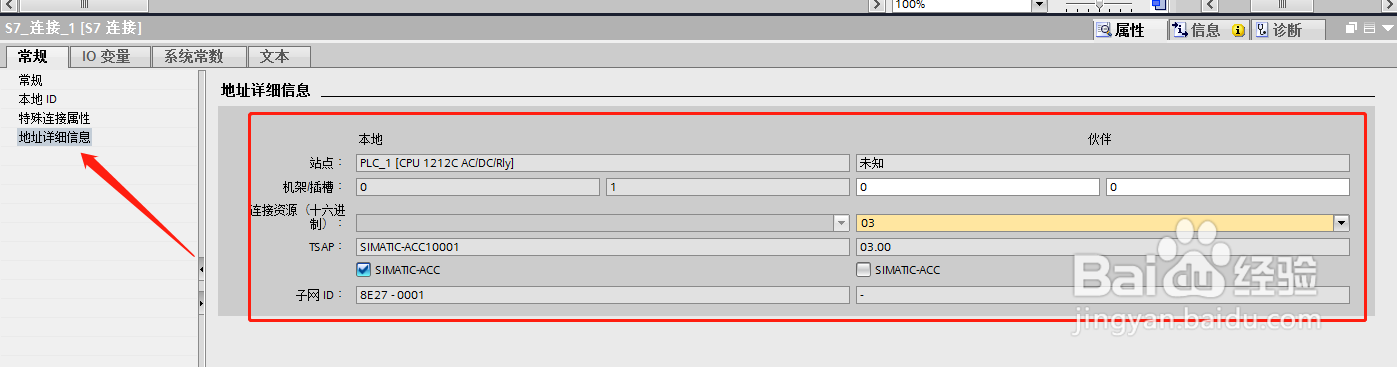

3、7, 地址详细信息里保持默认

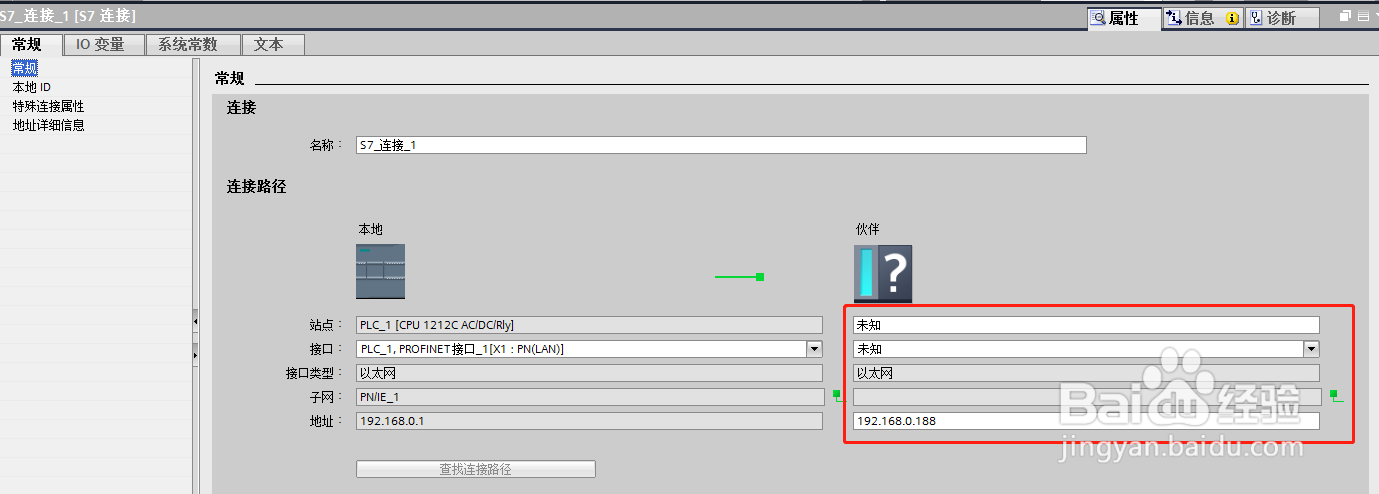

1、8, 在常规参数里伙伴以太网连接，IP地址为远创智控以太网模块地址，192.168.0.188

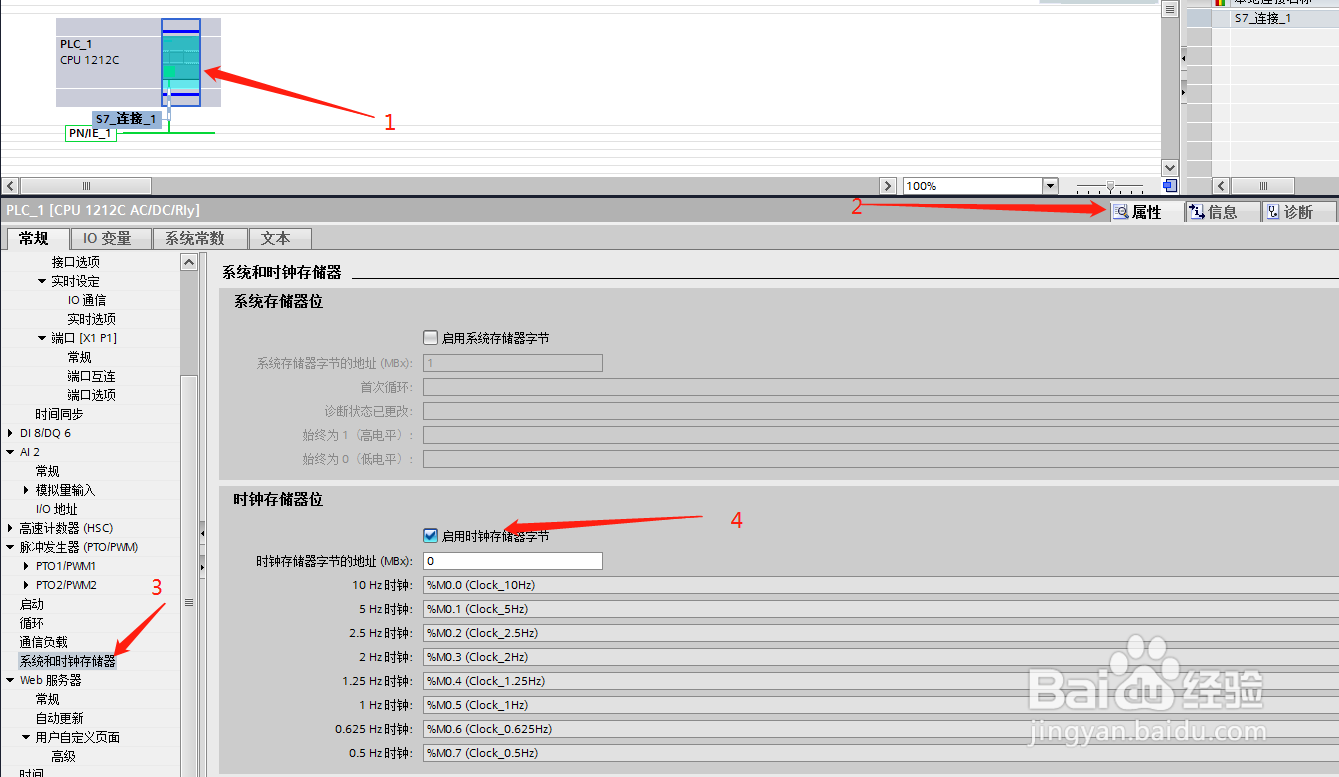

2、9, 选中PLC在属性--常规--系统和时钟存储器--时钟存储器位   启用时钟存储字节

3、10, 把硬件组态下载，在线监控，连接成功

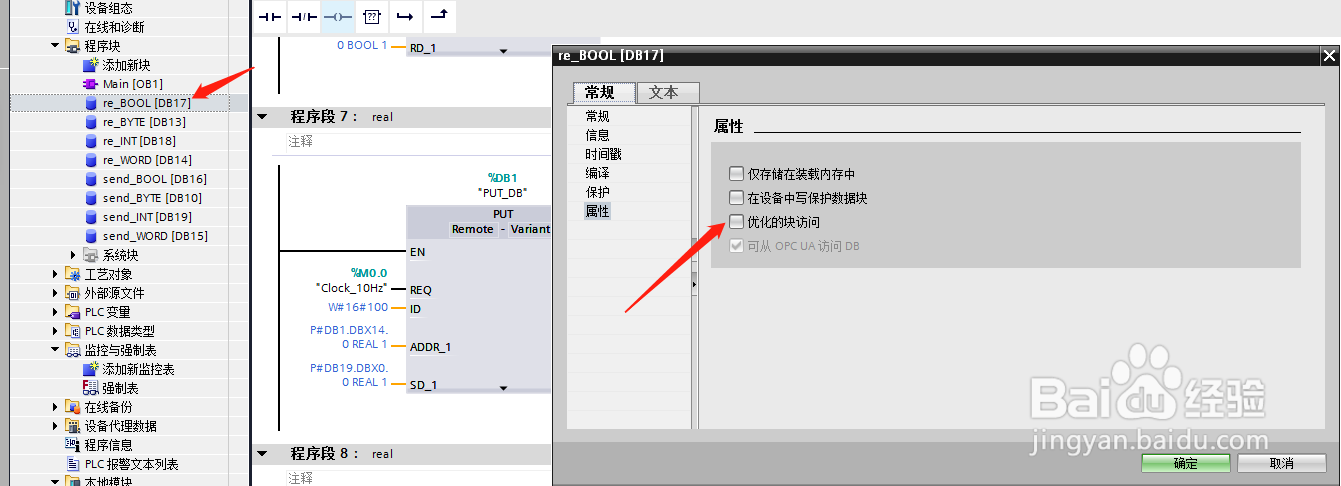

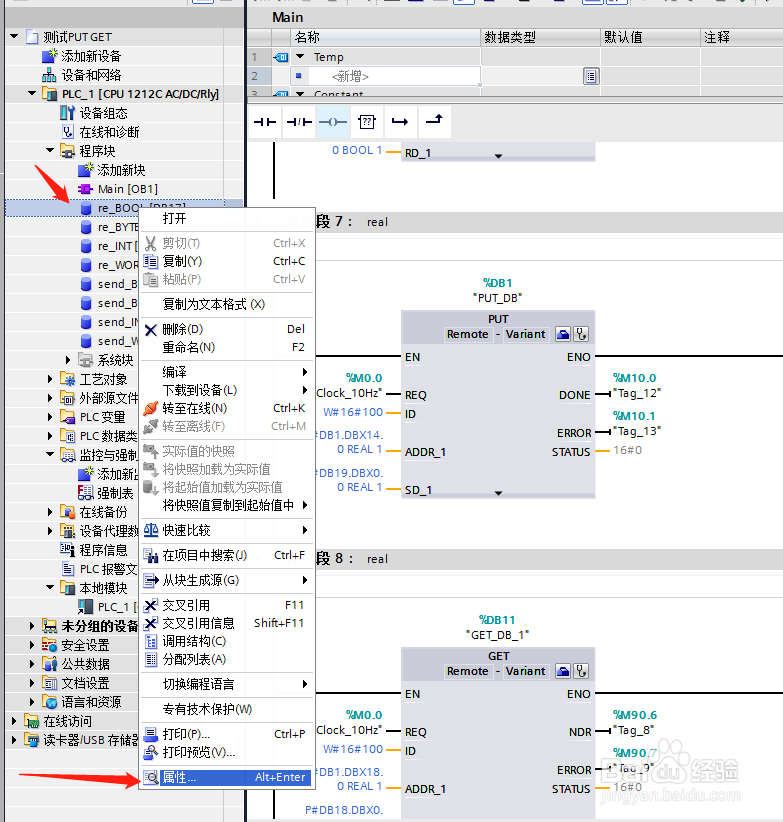

1、11, 建立下面的DB块作为收发数据，并且把每个DB块属性取消优化块的访问

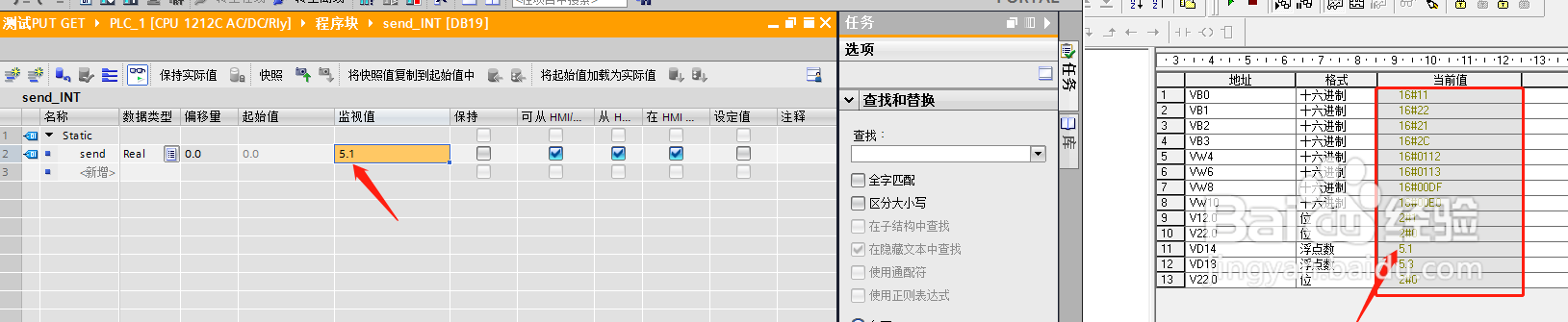

2、12, 打开监控即可把1200的DB9-DB19数据放到200PLC的DB1的数据块了  上传成功

3、13, 经过添加S7 通信的PUT/GET程序块即可实现有200PLC224或226 PPI串口通信通过远创智控PPI-ETH-YC01以太网模块即可实现200PLC与1200PLC数据交换目的。同理可得，利用远创智控PLC以太网模块还可以实现有300PLC 串口MPI通信实现与1200/1500PLC的以太网通信，
