用LITO H3C模拟器如何做Smart Link实验

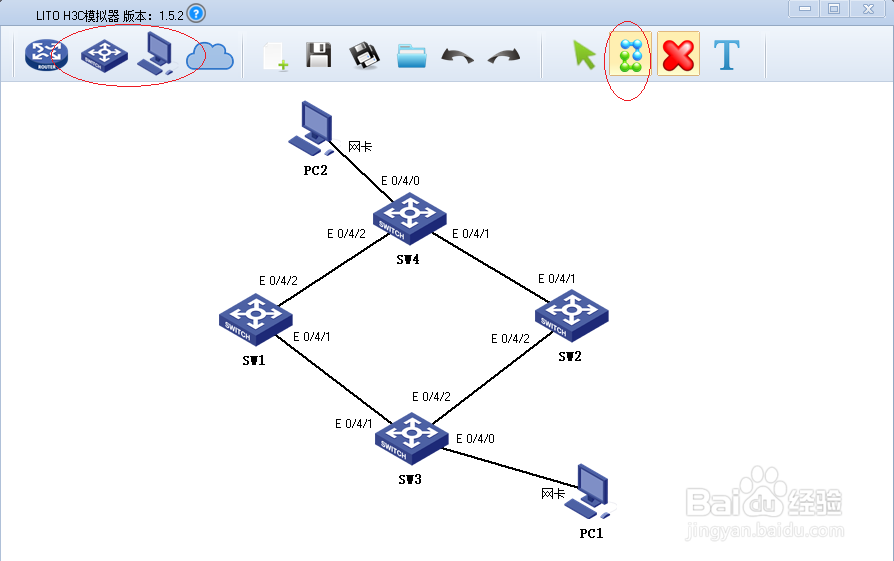

1、拖动四台交换机、两台计算机到工作区，连线建立拓扑如图。

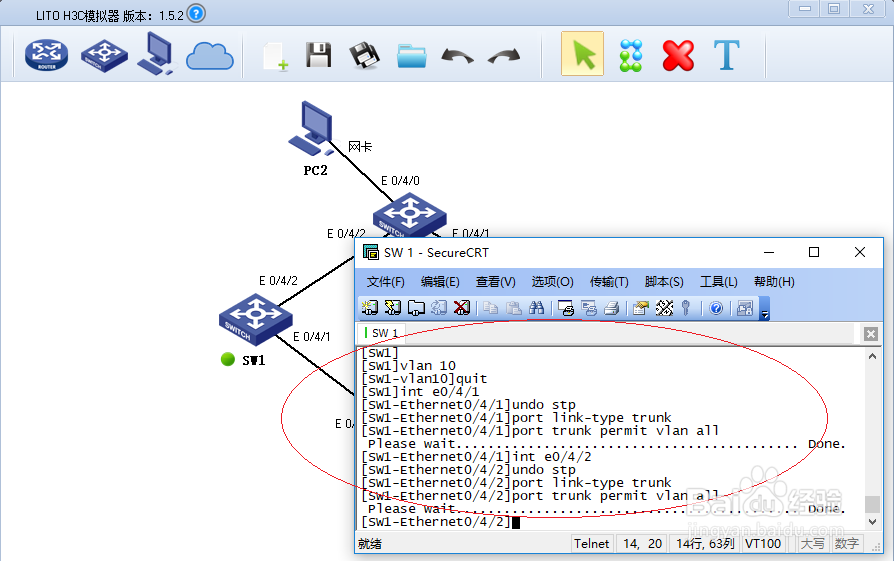

2、在交换机1[SW1]提示符下输入命令如图，创建VLAN并配置Trunk链路端口。

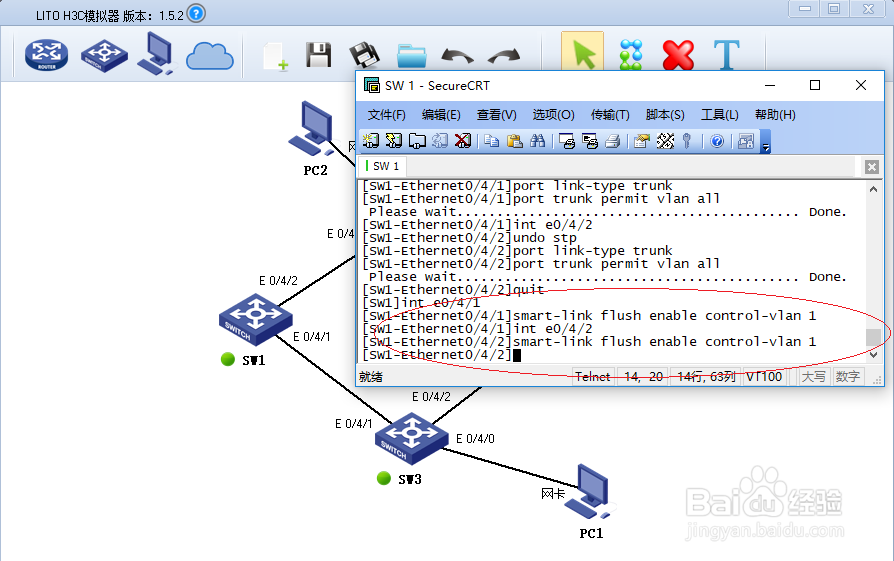

3、输入命令如图，端口启用接收Flush报文的功能。

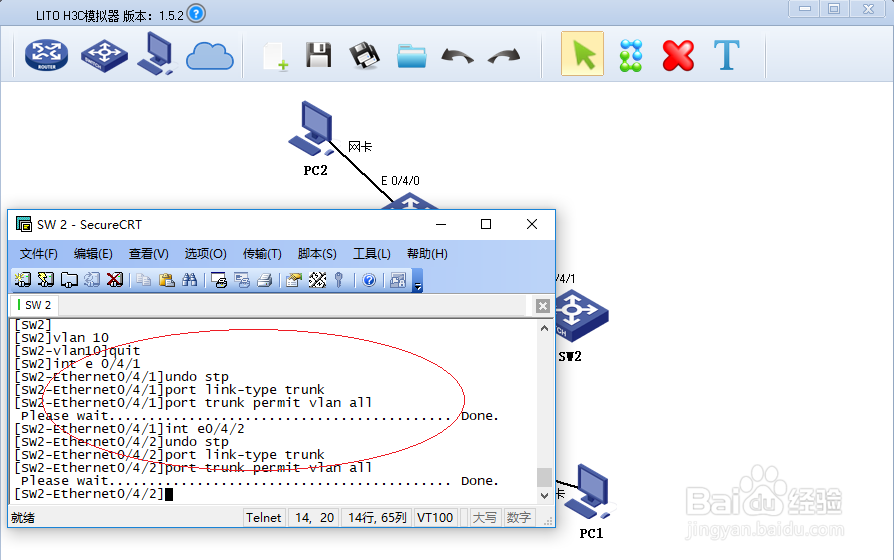

4、在交换机2[SW2]提示符下输入命令，如图创建VLAN并配置Trunk链路端口。

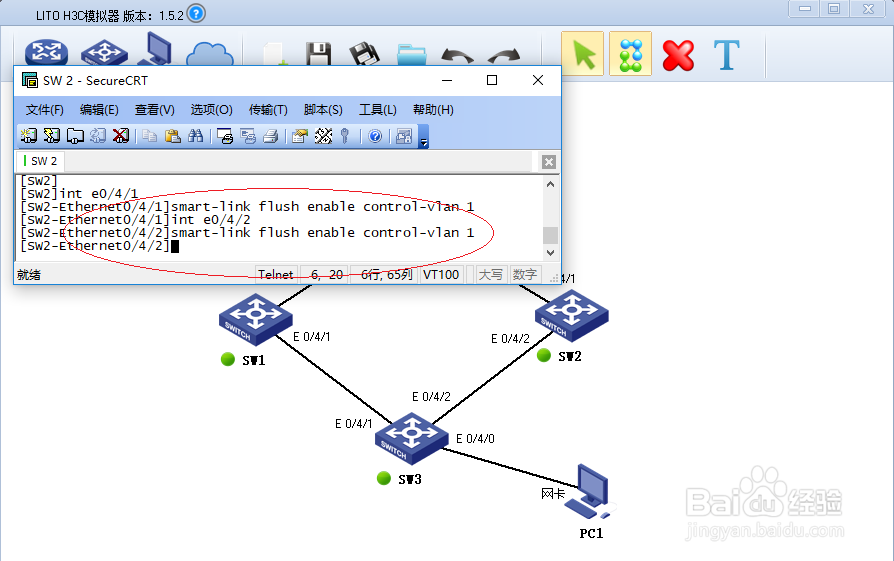

5、接着输入命令，端口启用接收Flush报文的功能。

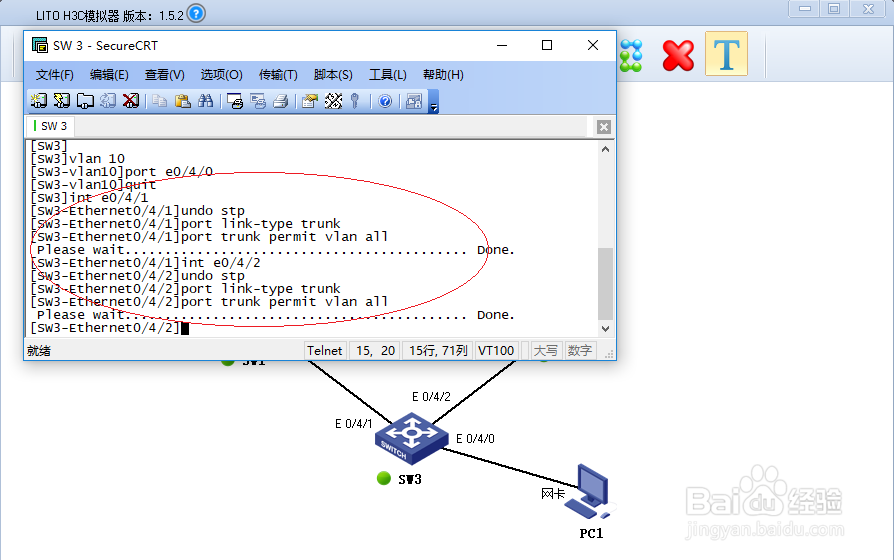

6、在交换机3[SW3]提示符下输入命令如图，创建VLAN并添加端口、配置Trunk链路端口。

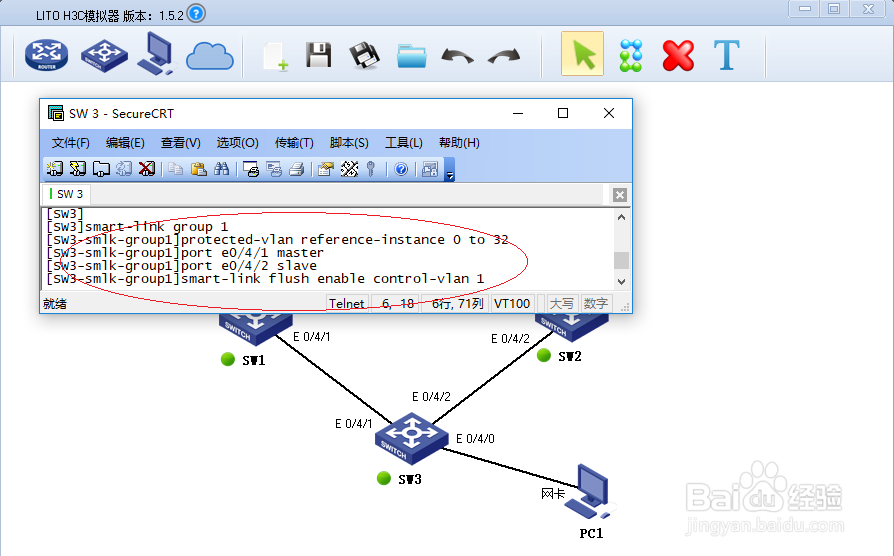

7、输入命令如图，创建Smart Link组并配置保护VLAN。配置主端口、副端口，启用接收Flush报文的功能。

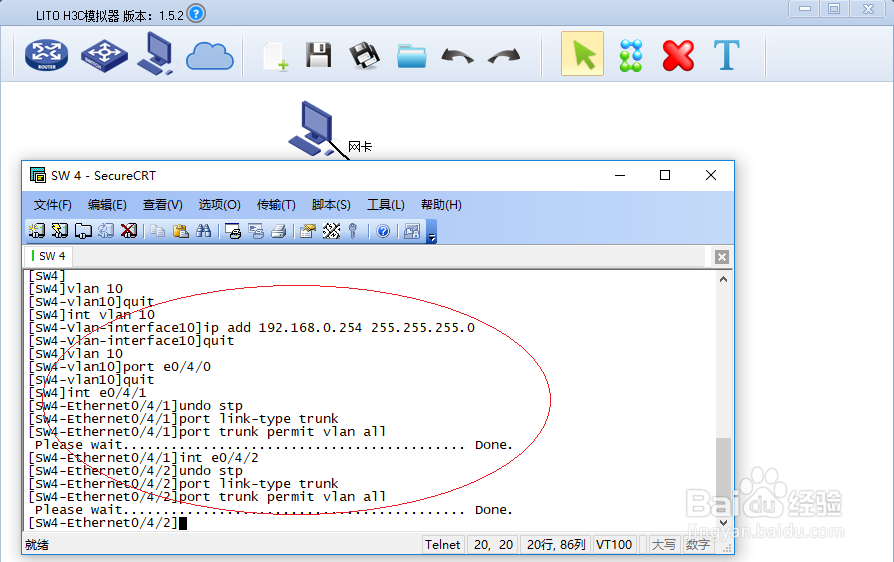

8、如图在交换机4[SW4]提示符下输入命令，创建VLAN并添加端口、配置Trunk链路端口。

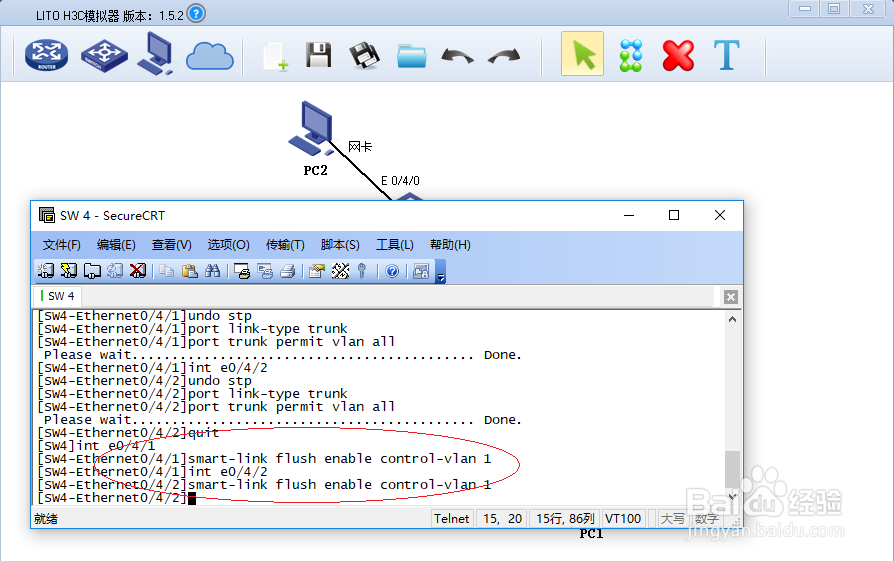

9、接着输入命令，端口启用接收Flush报文的功能。实验完成，连通性留待读者自行测试。
