如何在MIDAS里建立斜拉桥模型输入荷载

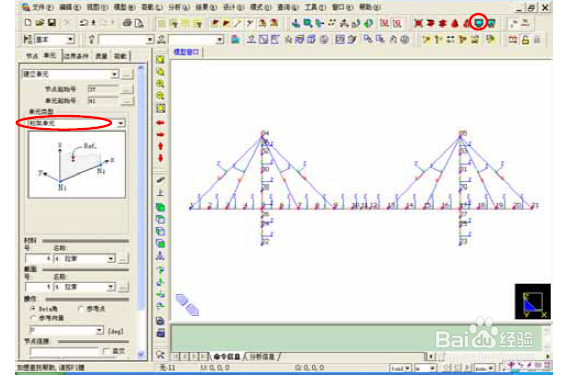

1、利用 建立单元 功能建立拉索单元。显示单元> 单元坐标轴(开)模型 / 单元 / 建立单元单元类型>桁架单元材料>4: 拉索 ; 截面>4: 拉索; Beta角 ( 0 )节点连接 ( 34, 1 )节点连接 ( 34, 3 )节点连接 ( 34, 7 )节点连接 ( 34, 9 )节点连接 ( 35, 13 )节点连接 ( 35, 15 )节点连接 ( 35, 19 )节点连接 ( 35, 21 )

3、分析模型的边界条件如下。主塔下端 : 固定端 (Dx, Dy, Dz, Rx, Ry, Rz)桥台下端 : 铰支座 ( Dy, Dz, Rx, Rz)输入主塔和桥台处边界条件。

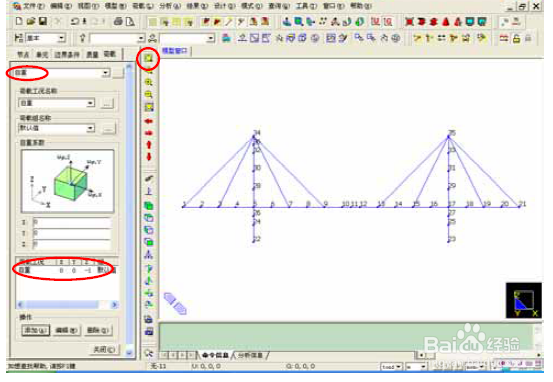

5、输入自重、加劲梁二期荷载、拉索单位荷载、支座强制位移荷载。使用自重功能输入结构自重。二期荷载包括防撞墙、桥面铺装等荷载。为了计算拉索初拉力输入拉索的单位荷载。
