如何使用高德T120红外热像仪检测暖通渗漏源

渗漏源却很难找到。盲目开凿不可取，如何在不大范围破坏地面结构的情况下准确定位渗漏点？使用红外热像仪一测便知！

工具/原料

T120入门级红外热像仪

打压测试

1、关闭水路主阀门，之后分别对每个地暖环路依次进行打压试验，采用高德T120红外热成像仪找出漏点所在环路。

加热管道

1、对经过打压试验初步判断存在漏点的一路盘管进行加热，尽量提高热源温度，以保证盘管迅速升温。一般来说，检测时间为暖气开启后15-45分钟，检测时间过短热量不易传导，检测时间过长会形成热平衡，难以分辨。

使用高德T120热像仪观测

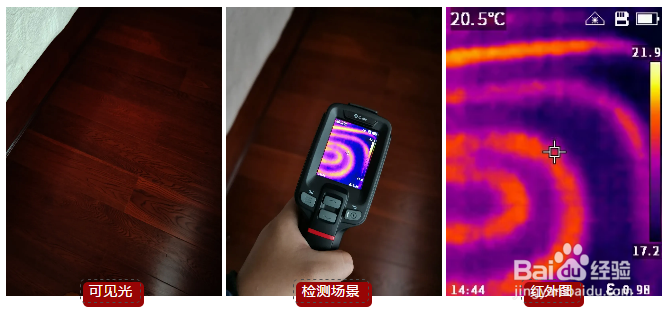

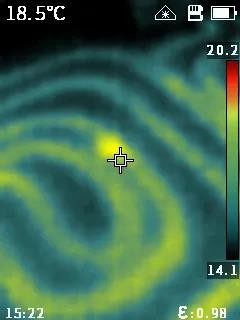

1、检测地一：地暖正常工作加热一段时间后，使用红外热像仪观察红外视角下整个盘管的发热情况，寻找异常发热点。尤其是要重点观测该高温区的变化情况，如果该高温区面积逐步扩大，同时观测到管道压力逐渐降低，就属于典型的漏水现象。高德T120热像图分布均匀，表明地面供暖情况正常，管道无损坏。

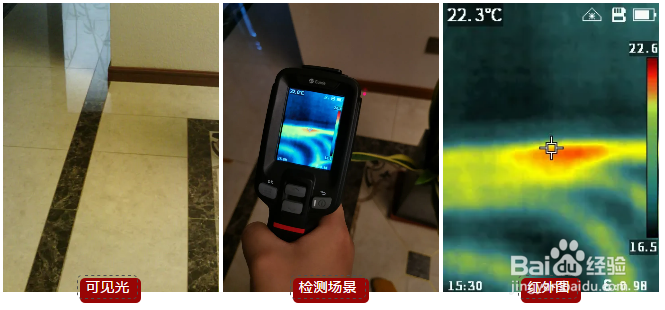

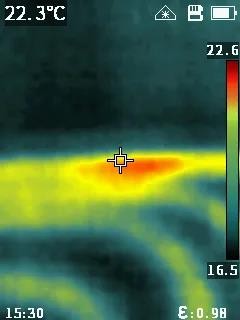

2、检测地二 ：两处疑似渗漏点该走廊处单独一路分节阀门控制，上铺瓷砖。用户打开该处的分节阀供暖，水温45℃，地表温度不超过28℃。在供暖50分钟后测试效果如下图所示：该热像图中，左侧地面及墙壁拐角有两处明显热点，高度怀疑为渗水点。最终开凿后的情况证实了我们的这一判断。
