在proe5.0中螺纹画法详细步骤

1、点击软件左上角的【文件】在下拉菜单里选择【 新建】

2、在【 新建】对话里，把【名称】改成自己想要名称，取消【使用缺省模板】前面的勾选，点击【 确定】

3、点击菜单栏【 插入 】在下拉菜单里选择【 旋转 】

4、点击【 放置 】在【草绘】菜单点击【定义...】

5、在【 草绘 】对话框里, 【平面】选择【 RIGHT】, 【 参照视图方向】选择【哌囿亡噱TOP】, 【方向】选择【右】点击【 确定】

6、参照下图尺寸绘制草图,画完后点击右下角的“√”

7、鼠标移到坐标系Z轴位置，待Z轴变为青色即点击鼠标左键选择，最后点击“√”

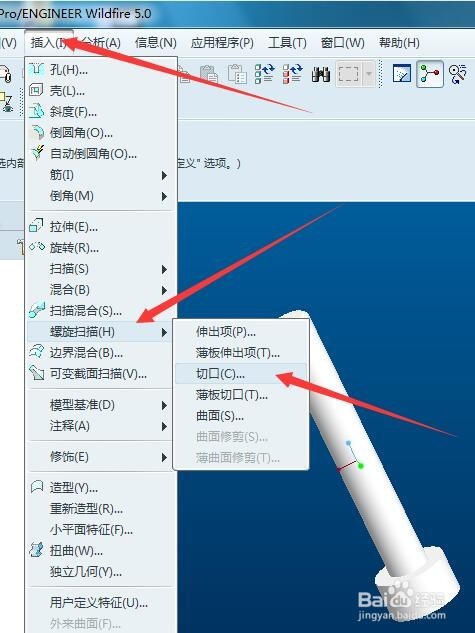

8、点击菜单栏【 插入 】在下拉菜单里选择【 螺旋扫描】【 切口】

9、选择【 RIGHT】平面

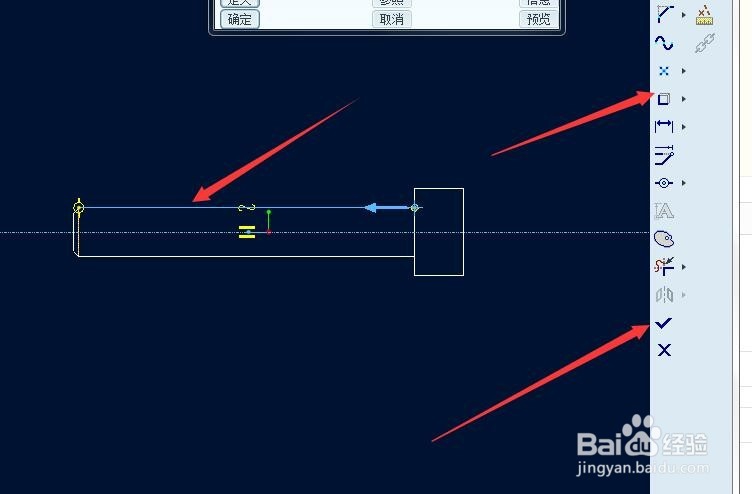

10、点击【使用】图标，选择如图中的线条，然后打“√”

11、在【输入节距值】框中输入1.5000，然后打“√”

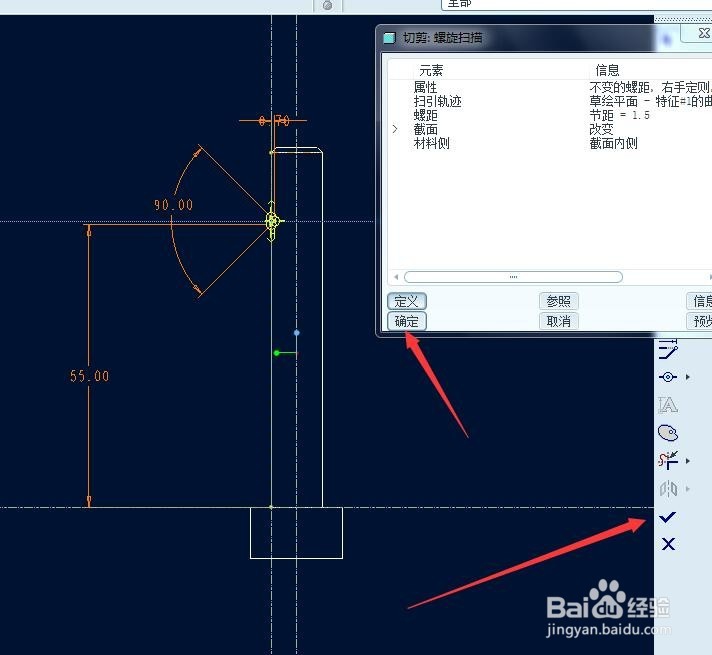

12、参照下图尺寸绘制草图,画完后点击右下角的“√”最后在【 切剪：螺旋扫描】对话框里点击【 确定】

13、画好的螺纹如下图
