cad实用修剪工具

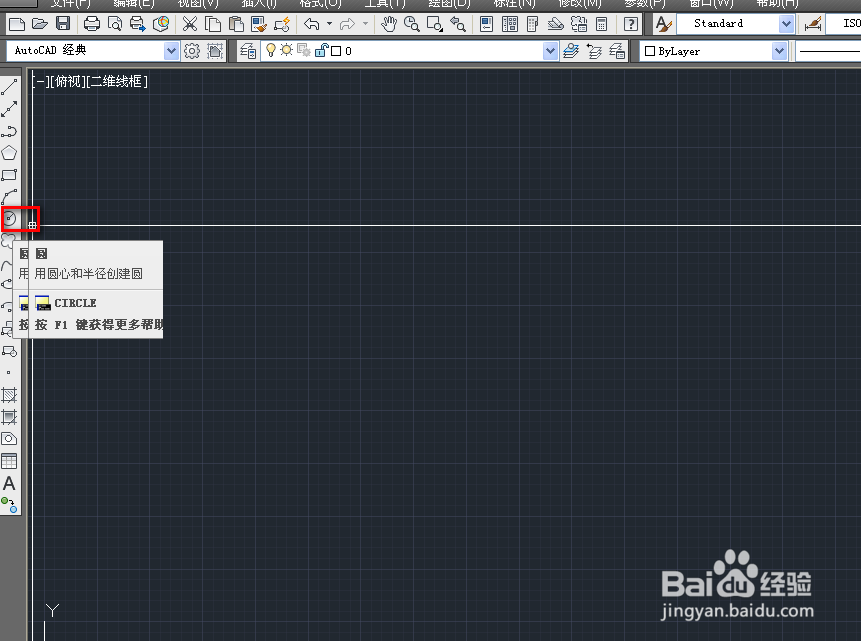

1、打开cad，首先绘制一个圆，我们选择画圆工具，如下图。

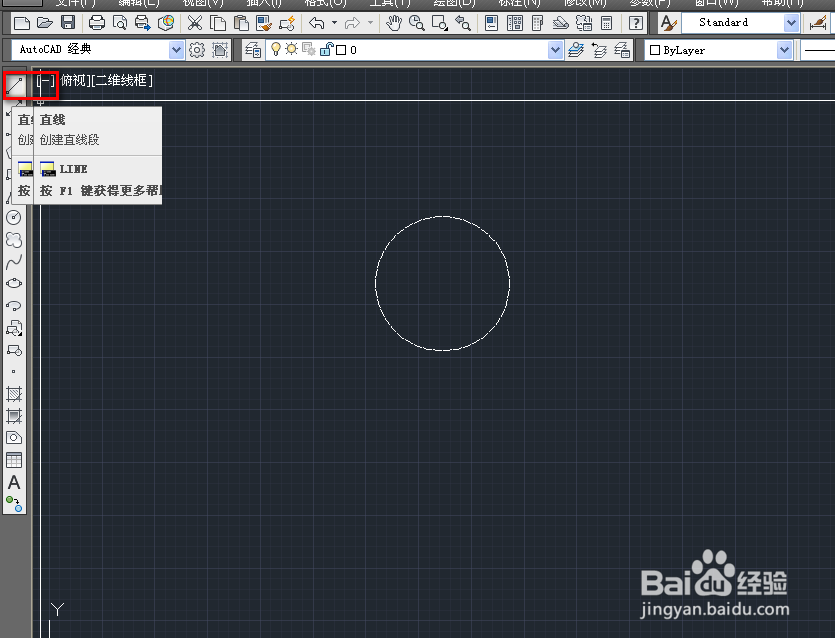

2、在实用画直线工具，绘制多条与圆相交的直线，如下图。

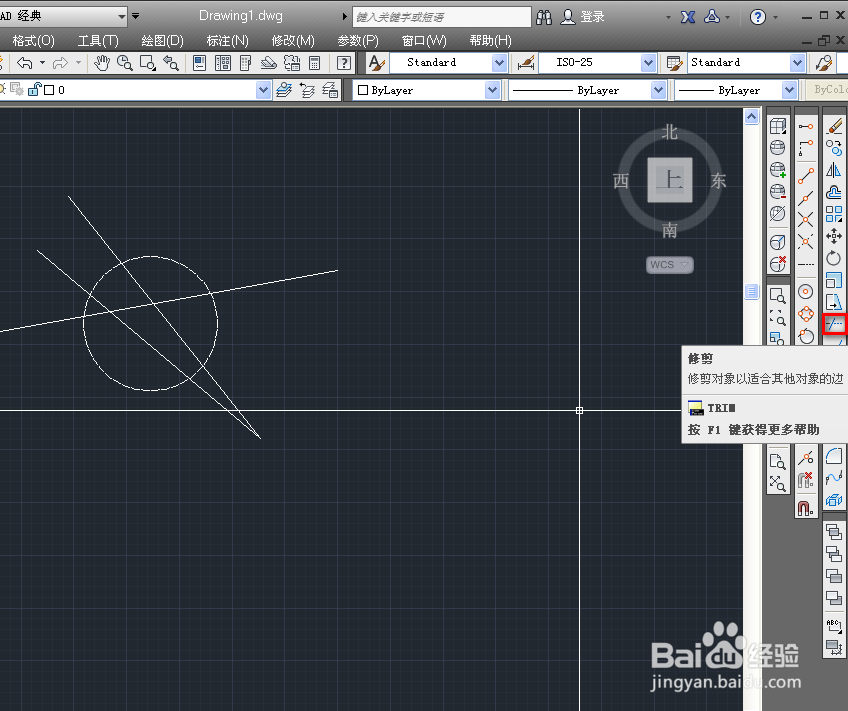

3、点击右侧工具栏的修剪工具，如下图。

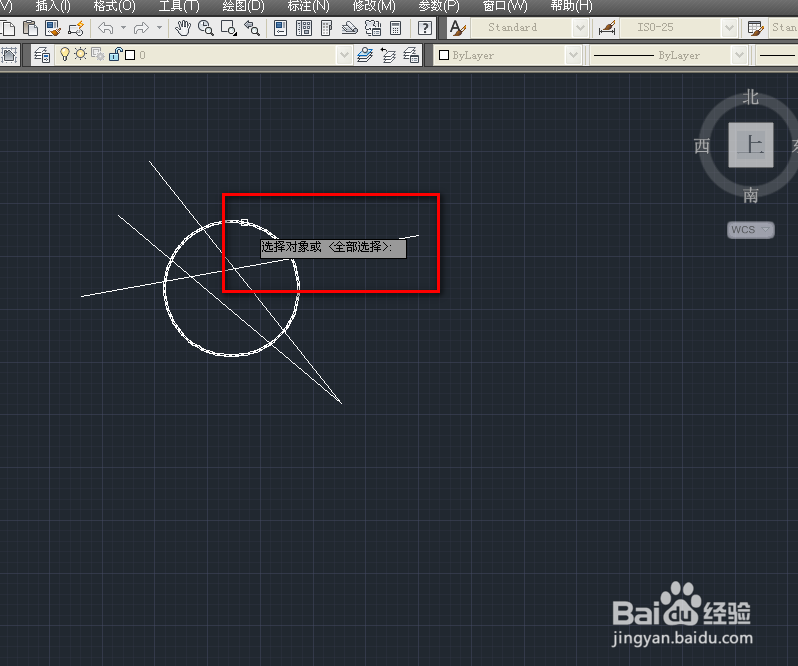

4、首先我们要选择参考对象，以圆为参考，就分圆里面和外面，以直线为参考就分成直线两侧，这里选择圆，如下图。

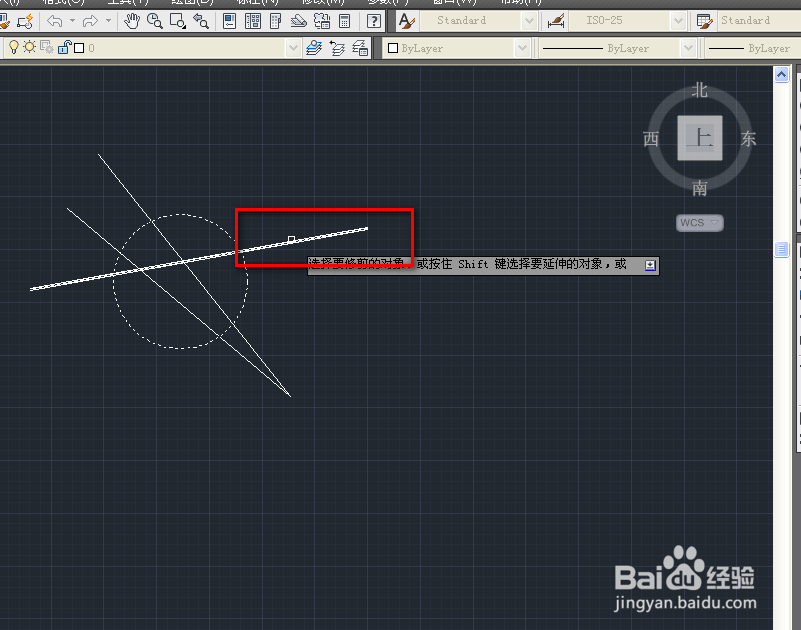

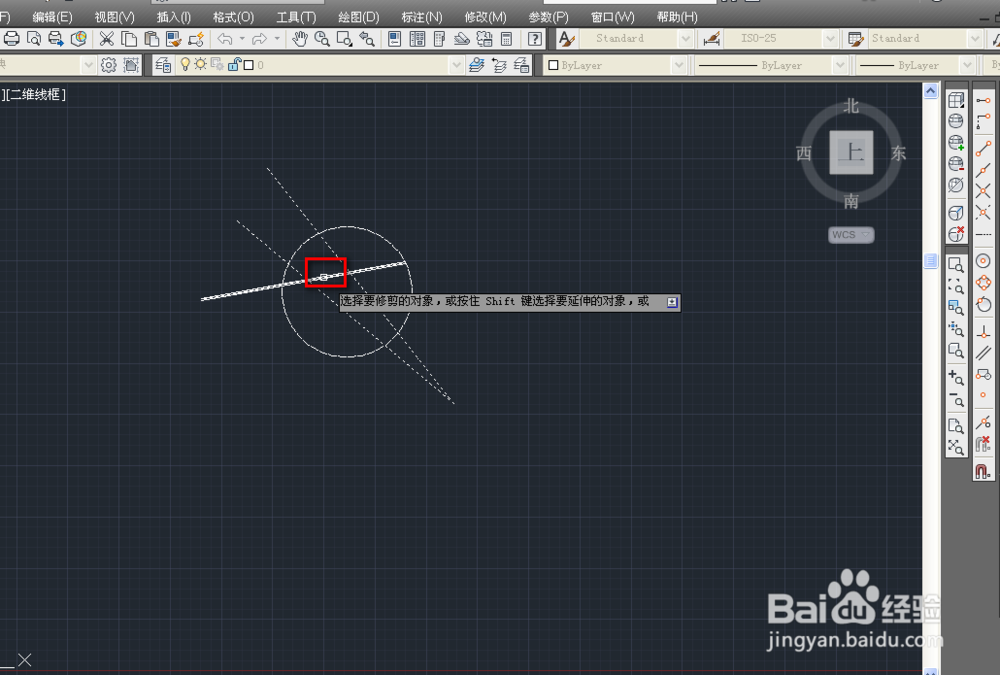

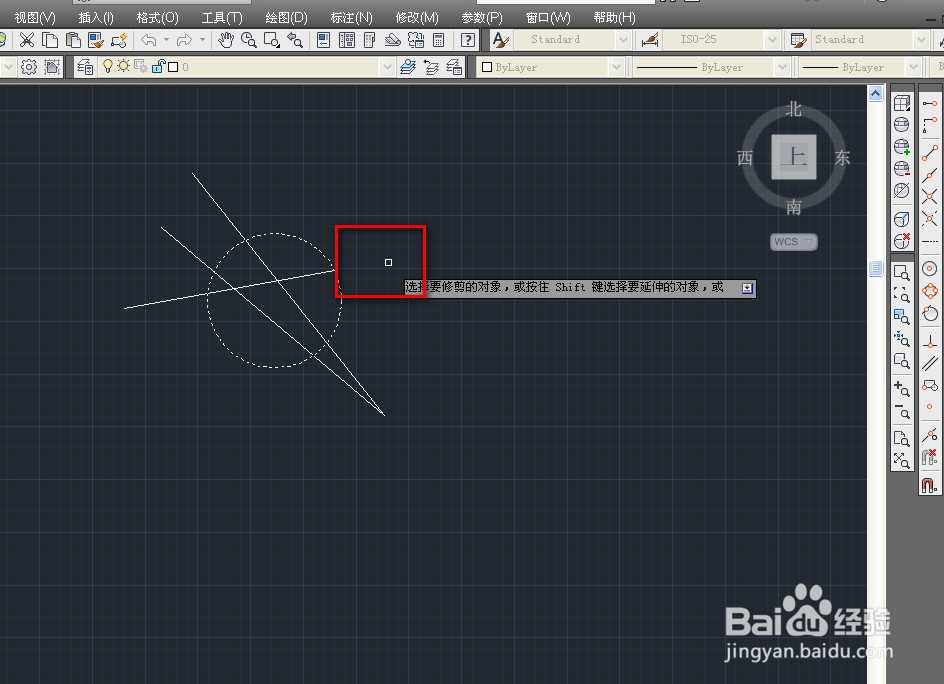

5、选择要裁剪的对象，这里选择一条直线的圆外的部分，如下图。

6、这样，我们就将这条直线圆外的部分裁剪掉了，我们按空格确定即可，如下图。

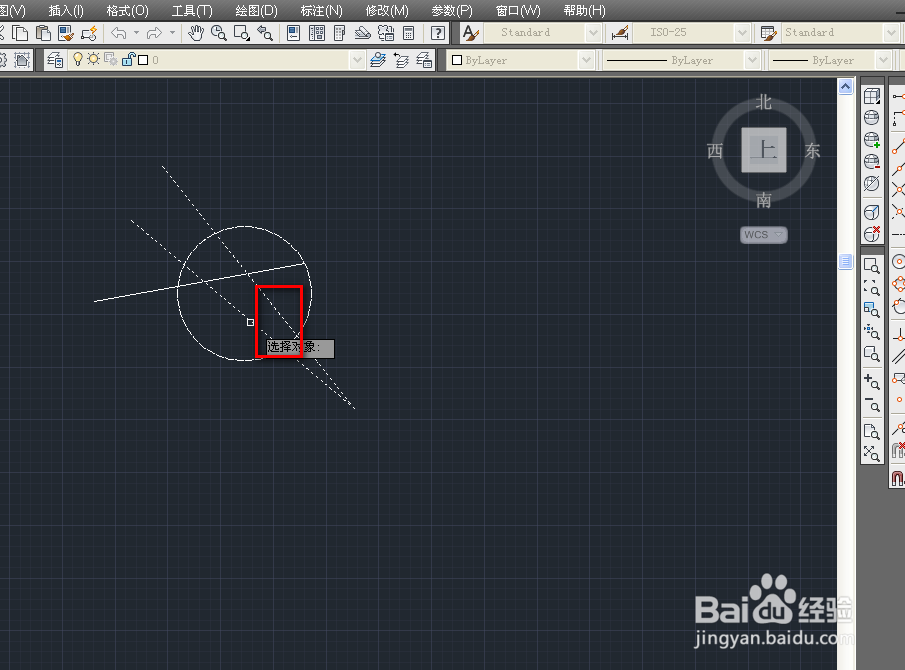

7、现在我们实用多对象来裁剪，选中两条直线，这时整个绘图区就被分为了三部分，如下图。

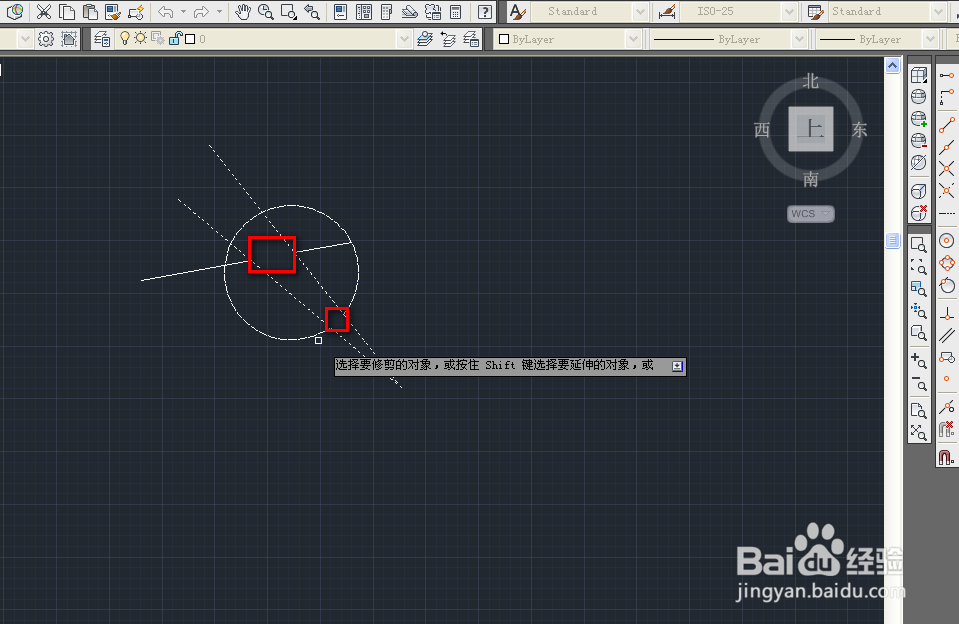

8、我们选中两条直线中间的部分图形进行删除，如下图。

9、按空格键确定，即可看到删除后的图形了，如下图。
